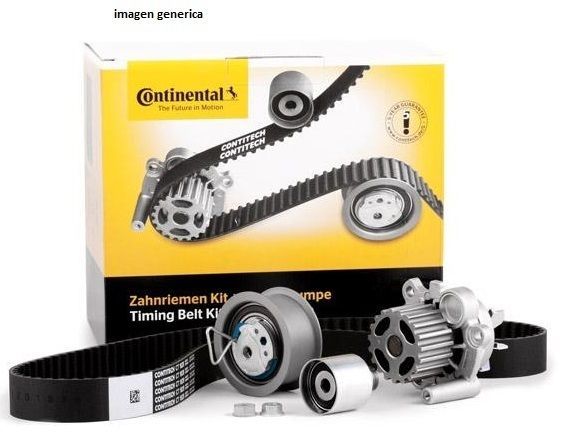

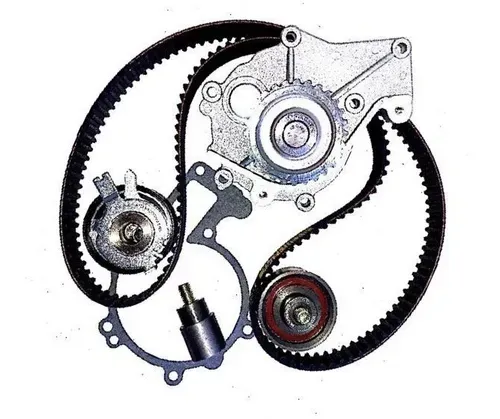

Pompe à eau La pompe à eau est un élément essentiel du système de refroidissement automobile. Elle assure un flux continu de liquide de refroidissement entre le bloc moteur et le radiateur. Son fonctionnement assure une dissipation efficace de la chaleur générée lors de la combustion interne. Généralement entraînée par la courroie de distribution ou la courroie auxiliaire, elle comprend une roue centrifuge et un arbre relié à des roulements qui permettent le mouvement de rotation. Une défaillance de la pompe peut entraîner une surchauffe, une perte de liquide de refroidissement et des dommages structurels au moteur. Son inspection périodique comprend la vérification des fuites, des bruits anormaux et des tolérances de rotation.

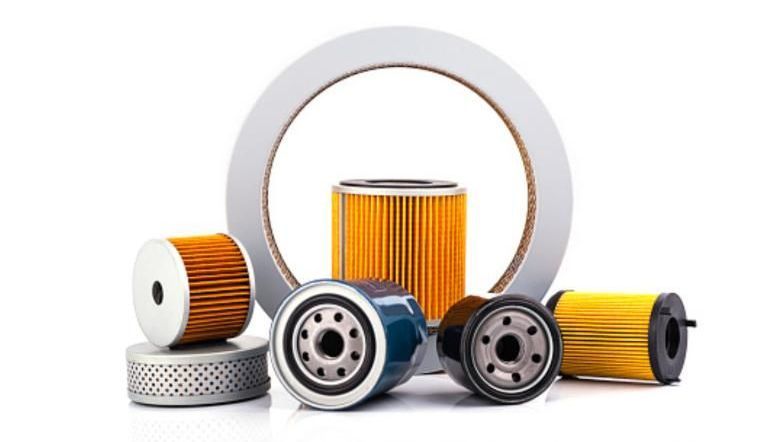

Filtres automobiles. Les filtres automobiles sont des composants essentiels qui protègent le moteur et les autres systèmes des contaminants externes. Le filtre à air empêche les particules telles que la poussière et le pollen de pénétrer dans la chambre de combustion. Le filtre à huile retient les impuretés du lubrifiant, assurant ainsi la protection des pièces internes. Le filtre à carburant garantit que le carburant arrive propre au système d'injection. Le filtre d'habitacle améliore la qualité de l'air intérieur, tandis que les filtres à particules des moteurs diesel réduisent les émissions nocives. Un entretien régulier et l'utilisation de filtres appropriés prolongent la durée de vie du véhicule et préviennent les pannes. L'inspection périodique fait partie des routines de base recommandées par les constructeurs.

Plaquettes de frein. Les plaquettes de frein sont l'élément clé du système de freinage. Lorsque la pédale est enfoncée, le liquide hydraulique actionne les pistons de l'étrier, qui plaquent les plaquettes contre le disque, générant une friction et convertissant l'énergie cinétique en chaleur. Ce contact bloque la rotation des roues et réduit la vitesse du véhicule. Le matériau de friction, composé de résines, de fibres et de particules métalliques ou céramiques, est conçu pour résister aux températures élevées et à une usure contrôlée. Avec l'usure, son épaisseur et sa capacité de freinage diminuent ; il doit donc être inspecté et remplacé périodiquement.

Disques de frein : Les disques de frein font partie du système de freinage à friction et tournent fixés au moyeu de la roue. Lorsque la pédale est enfoncée, la pompe hydraulique envoie la pression via le liquide de frein aux pistons de l'étrier, qui pressent les plaquettes de frein contre la surface du disque. Ce frottement convertit l'énergie cinétique en chaleur, ralentissant la roue et immobilisant le véhicule. Les disques sont généralement ventilés ou pleins ; leur conception rainurée ou perforée facilite la dissipation de la chaleur et empêche l'accumulation de gaz et de débris.

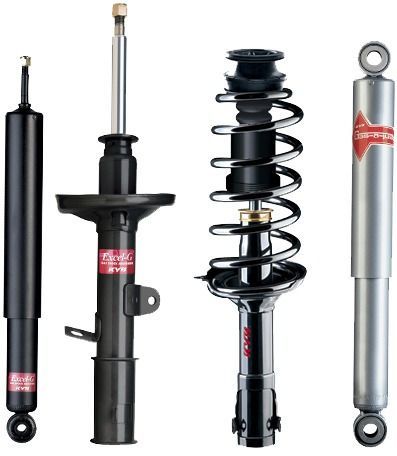

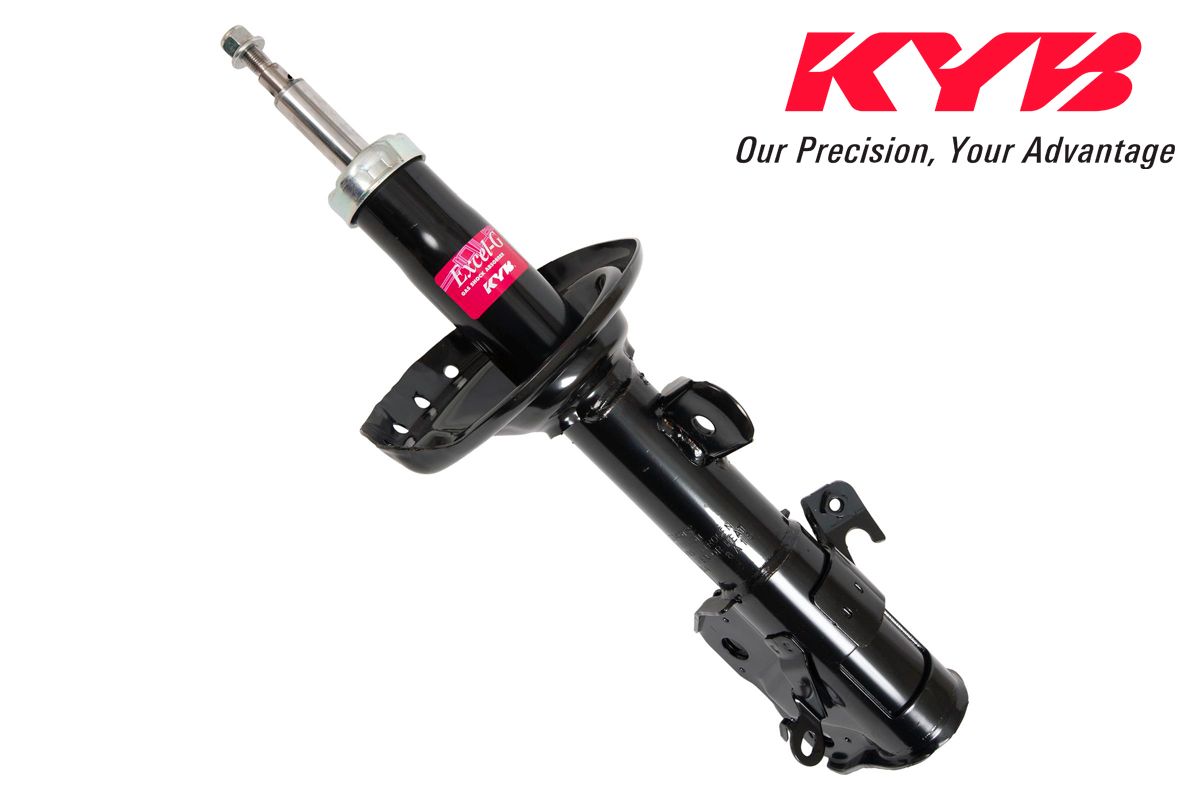

Amortisseurs Un amortisseur de voiture est un dispositif hydraulique qui contrôle les oscillations de la suspension et maintient les roues en contact avec la route. Il est composé d'un cylindre rempli d'huile et d'un piston fixé à une tige. Lorsque la roue heurte une bosse, le piston se déplace dans le cylindre, forçant l'huile à passer à travers des soupapes calibrées. Cette restriction génère une force d'amortissement proportionnelle à la vitesse du mouvement, dissipant l'énergie cinétique en chaleur. Lors de la détente, le fluide traverse la soupape de retour, équilibrant le mouvement. Cela empêche le balancement, améliorant ainsi la stabilité et le confort.

Les suspensions pneumatiques sont des systèmes avancés qui remplacent les ressorts métalliques traditionnels par des soufflets pneumatiques sous pression. Alimentés par un compresseur électrique, ces soufflets permettent d'ajuster la hauteur et la rigidité du véhicule en temps réel. Le système comprend des capteurs de niveau, des soupapes de régulation et une unité électronique qui régule la pression en fonction de la charge et des conditions du terrain. Leur principal avantage est de maintenir une hauteur constante, d'améliorer le confort de conduite et d'optimiser la stabilité dynamique. Elles sont particulièrement utilisées dans les véhicules haut de gamme, les véhicules tout-terrain et les modèles axés sur la conduite adaptative. Bien qu'elles offrent des avantages significatifs en termes de confort et de performances, leur complexité technique entraîne des coûts de maintenance plus élevés et des pannes potentielles dues à des fuites ou à une défaillance du compresseur.

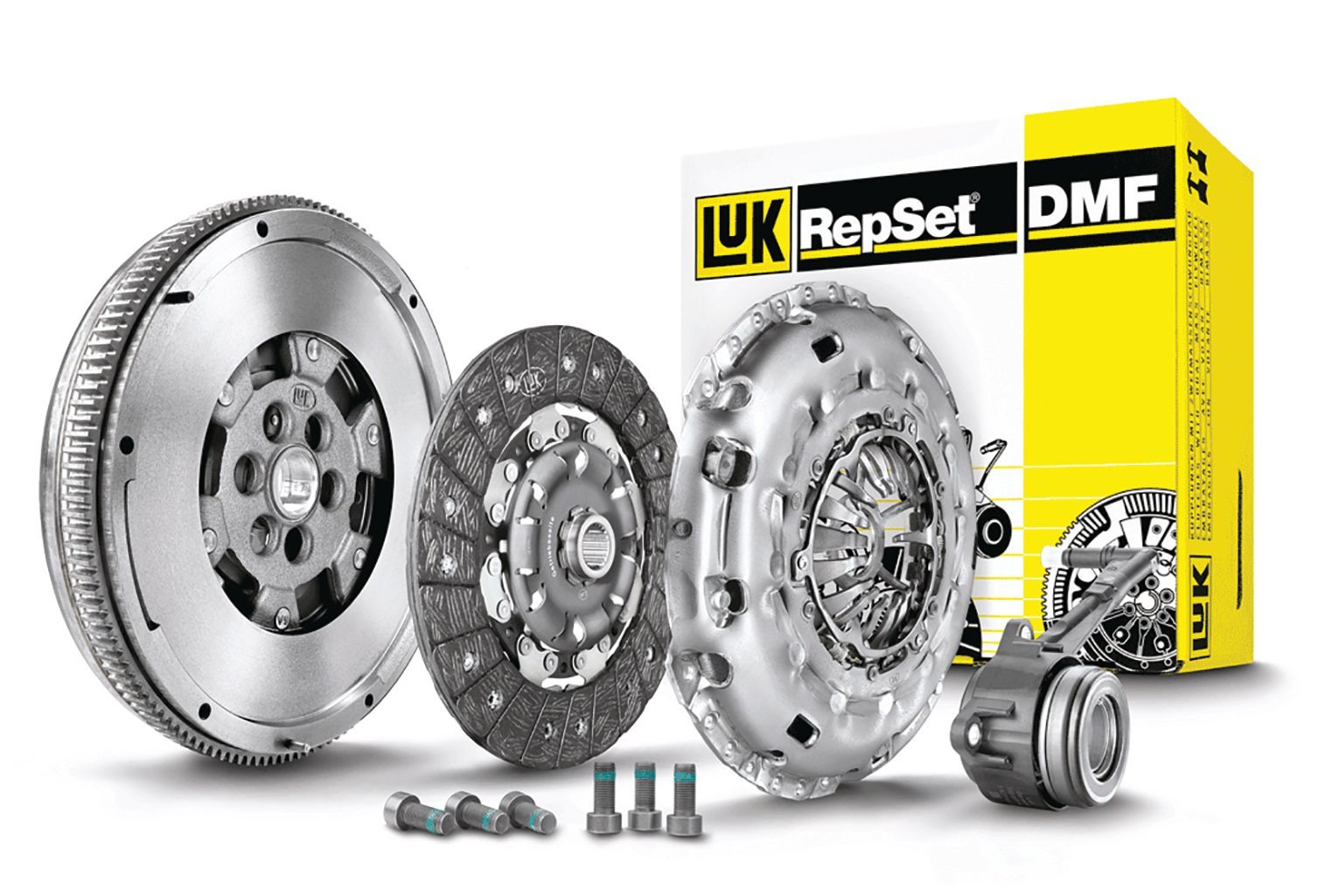

Embrayages : L’embrayage relie et déconnecte le moteur de la boîte de vitesses grâce à une friction contrôlée entre les disques d’embrayage et le volant moteur. Il est composé du disque d’embrayage, du plateau de pression, du ressort (ou diaphragme) et de la butée de débrayage. Lorsque la pédale est enfoncée, la butée de débrayage pousse le diaphragme, libérant ainsi le disque d’embrayage et le séparant du volant moteur, interrompant ainsi la transmission du couple. Lorsque l’embrayage est relâché, le ressort plaque à nouveau le disque d’embrayage contre le disque et le volant moteur, rétablissant ainsi l’embrayage. Ce mécanisme fluidifie les changements de vitesse et protège les composants de la transmission, garantissant ainsi son efficacité.

Radiateur : Le radiateur fait partie du système de refroidissement et dissipe la chaleur générée par le moteur. Le liquide de refroidissement circule de la pompe au bloc moteur, absorbant la chaleur. À son entrée dans le radiateur, le liquide chaud traverse des tubes métalliques et des ailettes exposés au flux d’air ou au ventilateur. Cet air évacue la chaleur du liquide de refroidissement et réduit sa température. Le liquide refroidi retourne au moteur selon un cycle. Le bouchon de pression assure l’étanchéité du système et augmente le point d’ébullition. Un thermostat régule le débit vers le radiateur en fonction de la température. Un ventilateur renforce idéalement la circulation.

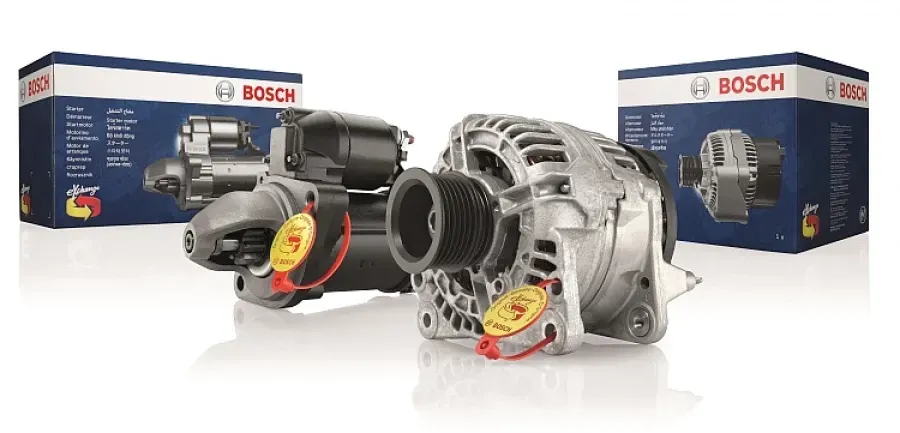

Démarreur : Le démarreur transforme l’énergie électrique de la batterie en mouvement mécanique pour démarrer le moteur. En tournant la clé, le solénoïde électrique de 12 V est activé, ce qui enclenche le pignon d’entraînement et ferme le circuit de courant vers le rotor. En tournant, le rotor génère le couple nécessaire à la rotation du vilebrequin jusqu’au début de la combustion. Une roue libre, ou bendix, désengage le pignon du volant moteur lorsque le moteur atteint son régime de fonctionnement. Des ressorts de rappel et des balais assurent une étanchéité permanente et un démarrage rapide.

Alternateur : L’alternateur convertit l’énergie mécanique du moteur en énergie électrique pour charger la batterie et alimenter les systèmes du véhicule. Une courroie fixée au vilebrequin fait tourner le rotor, ce qui génère un champ magnétique autour du stator. Cela induit un courant alternatif dans l’enroulement fixe. Un pont redresseur à diodes transforme le courant alternatif en courant continu.

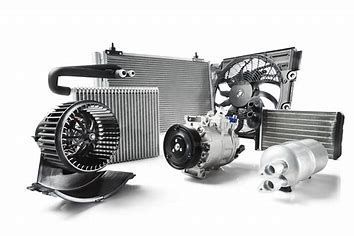

Compresseur de climatisation Le compresseur de climatisation d'une voiture agit comme la pompe du système de climatisation, comprimant le gaz réfrigérant à haute pression. Entraîné par le moteur via une courroie et un embrayage électromagnétique, son piston ou rotor augmente la pression et la température du réfrigérant. Le gaz comprimé est dirigé vers le condenseur, où il libère de la chaleur et se liquéfie. Un détendeur réduit ensuite la pression, refroidissant le liquide avant qu'il n'atteigne l'évaporateur, où il absorbe la chaleur de l'habitacle. Un régulateur de pression assure la stabilité tout au long du cycle, et un entretien régulier de l'huile prolonge sa durée de vie.

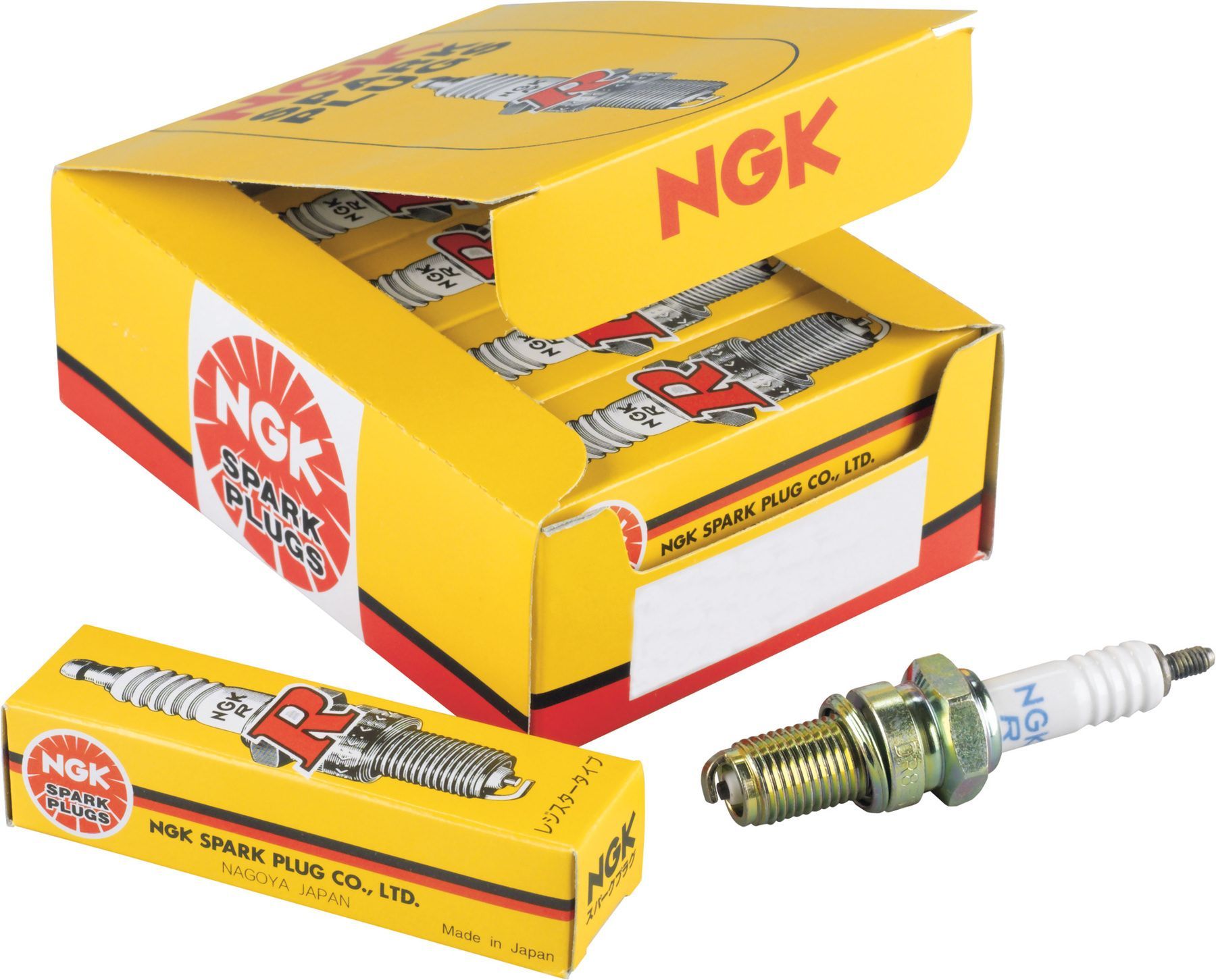

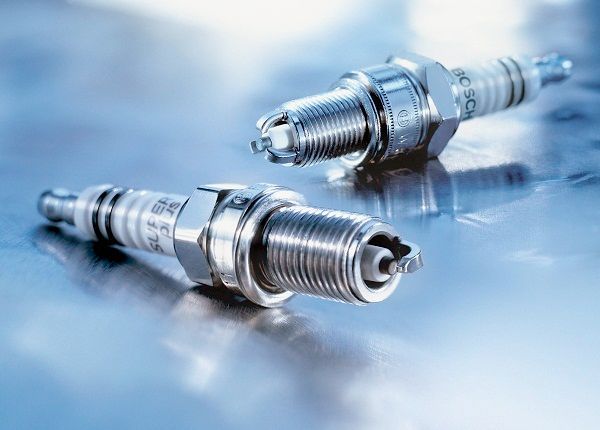

Bougies d'allumage : La bougie d'allumage est l'élément clé du système d'allumage des moteurs à essence. Son extrémité filetée s'insère dans la culasse et génère l'étincelle qui enflamme le mélange air-carburant au moment précis. Sa précision, ses matériaux et sa conception influencent directement la puissance, le rendement et les émissions du moteur. La bougie d'allumage transforme l'énergie électrique en un arc haute tension : une bobine ou un transformateur élève la tension à des dizaines de milliers de volts. Cette tension circule dans le câble haute tension jusqu'à la borne de la bougie. Lorsque la différence de potentiel dépasse la rigidité diélectrique du gaz, un arc électrique se forme. L'arc ionise les gaz, permettant au courant de circuler et de générer l'étincelle qui enflamme le mélange.

Bougies de préchauffage : une bougie de préchauffage pour voiture diesel, aussi appelée bougie de préchauffage, augmente la température de la chambre de combustion avant un démarrage à froid. Son but est de faciliter la combustion du diesel à basse température, améliorant ainsi les performances du moteur et réduisant les émissions polluantes. À la mise du contact, l'unité de commande envoie un courant électrique à chaque bougie de préchauffage. La résistance interne de la bougie de préchauffage chauffe rapidement à plus de 800 °C, transférant la chaleur à l'air comprimé dans le cylindre. Une fois la température optimale atteinte, le système coupe l'alimentation et le moteur procède à l'injection de carburant.

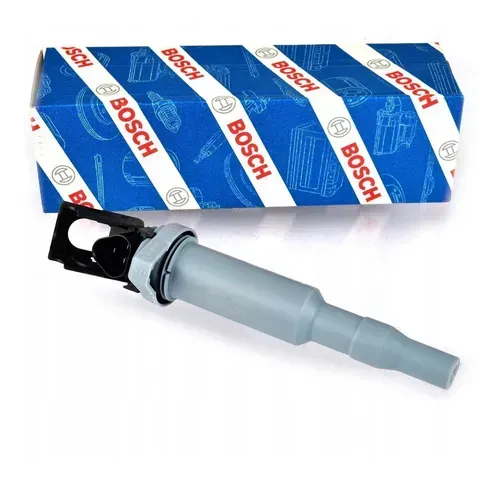

Bobines d'allumage : La bobine d'allumage est un transformateur haute tension dont le rôle est d'élever la tension de 12 V de la batterie à plusieurs dizaines de milliers de volts. Cette impulsion électrique est essentielle pour générer l'étincelle dans la bougie et assurer l'allumage du mélange air-carburant. La bobine fonctionne selon le principe de l'induction électromagnétique. Lorsque le courant traverse l'enroulement primaire, il crée un champ magnétique autour d'un noyau de fer. Lorsque ce courant est interrompu brusquement, la variation de champ induit une haute tension dans l'enroulement secondaire.

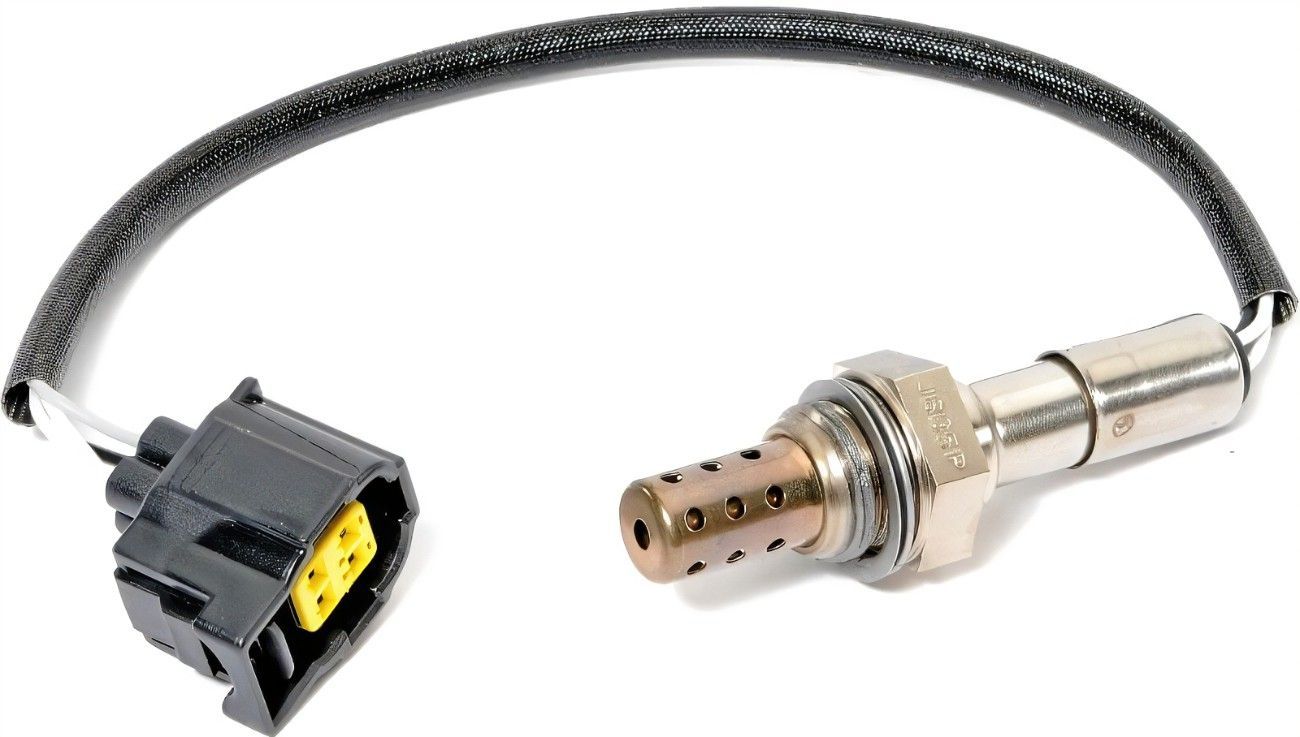

Sondes lambda La sonde lambda, également appelée sonde à oxygène, mesure en temps réel la concentration d'oxygène s'échappant des gaz d'échappement du moteur. En fonction de ses relevés, l'ECU ajuste le mélange air-carburant pour optimiser la puissance, réduire la consommation de carburant et minimiser les émissions nocives. Lorsqu'elle atteint sa température de fonctionnement (300-600 °C), la céramique de la sonde génère une tension proportionnelle à la différence d'oxygène entre les gaz d'échappement et l'air extérieur. Une tension élevée indique une faible teneur en oxygène (mélange riche) ; une tension basse indique un excès d'oxygène (mélange pauvre). L'ECU active la résistance interne pour porter la sonde à température. Une fois chauffée, la céramique produit une tension comprise entre 0,1 V et 0,9 V selon le rapport air-carburant. L'ECU interprète ce signal et modifie le calage d'ouverture des injecteurs. Le cycle est répété des centaines de fois par seconde, maintenant le mélange autour du rapport stœchiométrique (λ = 1).

Vannes EGR La vanne EGR (recirculation des gaz d'échappement) régule la recirculation des gaz d'échappement dans le collecteur d'admission. Lorsque le calculateur détecte un moteur chaud, faiblement chargé et à régime modéré, il envoie un signal à l'actionneur (électrique ou pneumatique) qui ouvre la vanne. Les gaz recirculés se mélangent à l'air frais, réduisant ainsi les températures de combustion et la formation d'oxydes d'azote (NOx). Lorsque la puissance maximale est requise, la vanne se ferme, déviant tous les gaz d'échappement vers le système d'échappement. Un conduit de retour gère l'excès de gaz et contribue au refroidissement interne du moteur.

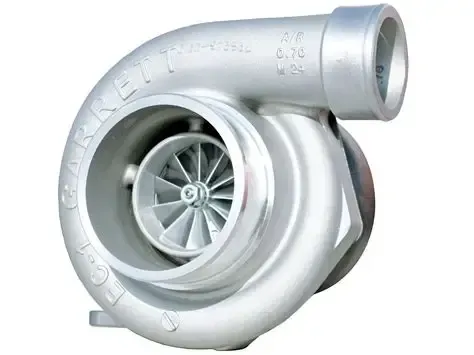

Turbocompresseurs : Un turbocompresseur exploite l’énergie cinétique des gaz d’échappement pour augmenter la densité de l’air entrant dans les cylindres. Lorsque le moteur expulse les gaz à haut régime, ils sont canalisés vers la turbine, qui entraîne un arbre commun relié au compresseur. Ce dernier aspire l’air extérieur, le comprime et l’envoie sous pression au collecteur d’admission. Grâce au turbocompresseur, on obtient une puissance et un couple supérieurs sans augmenter la cylindrée, ce qui améliore le rendement et réduit les émissions.

Pompes d'injection Les pompes d'injection sont des composants essentiels des moteurs diesel. Elles génèrent et distribuent la pression nécessaire à la pulvérisation du carburant dans la chambre de combustion. Leur précision et leur fiabilité influencent directement les performances, le rendement et les émissions du moteur. Les pompes d'injection transforment l'énergie mécanique du vilebrequin en pression hydraulique. L'arbre de la pompe entraîne des pistons ou des éléments rotatifs. Le carburant est comprimé à des pressions de plusieurs centaines, voire milliers de bars. Cette pression est ensuite transmise de manière contrôlée aux injecteurs, en synchronisation avec le cycle moteur. Une pulvérisation optimale du carburant dépend non seulement de la pression, mais aussi du timing précis d'ouverture des injecteurs.

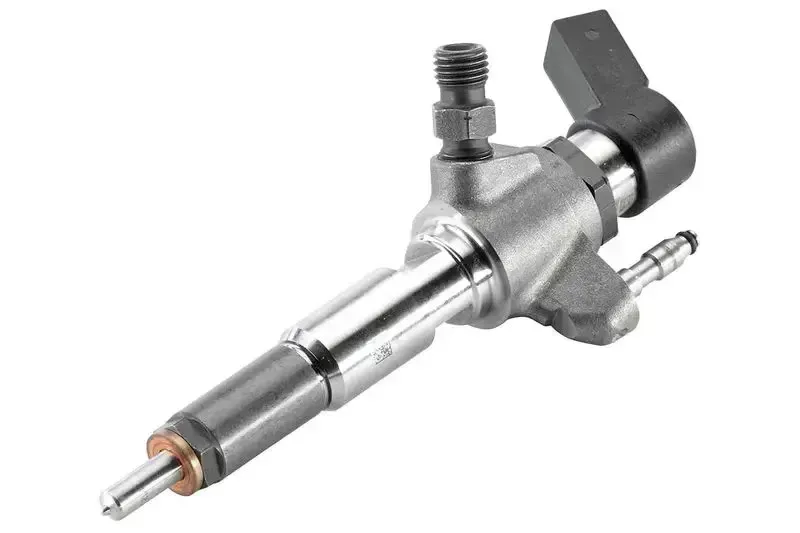

Injecteurs : L’injecteur diesel dose et atomise le carburant dans la chambre de combustion. Il reçoit le carburant diesel haute pression généré par la pompe d’injection, qui le pousse vers une soupape à aiguille à ressort. Lorsque la pression dépasse le seuil, l’aiguille remonte, permettant au carburant de passer à travers les orifices de l’injecteur sous forme de fines gouttelettes. Cette atomisation optimise le mélange air-carburant, favorisant une combustion plus complète et plus efficace. Lorsque la pression est relâchée, le ressort ferme la soupape, interrompant ainsi le débit. Ce processus se répète à chaque cycle pour garantir une puissance et une économie optimales.
