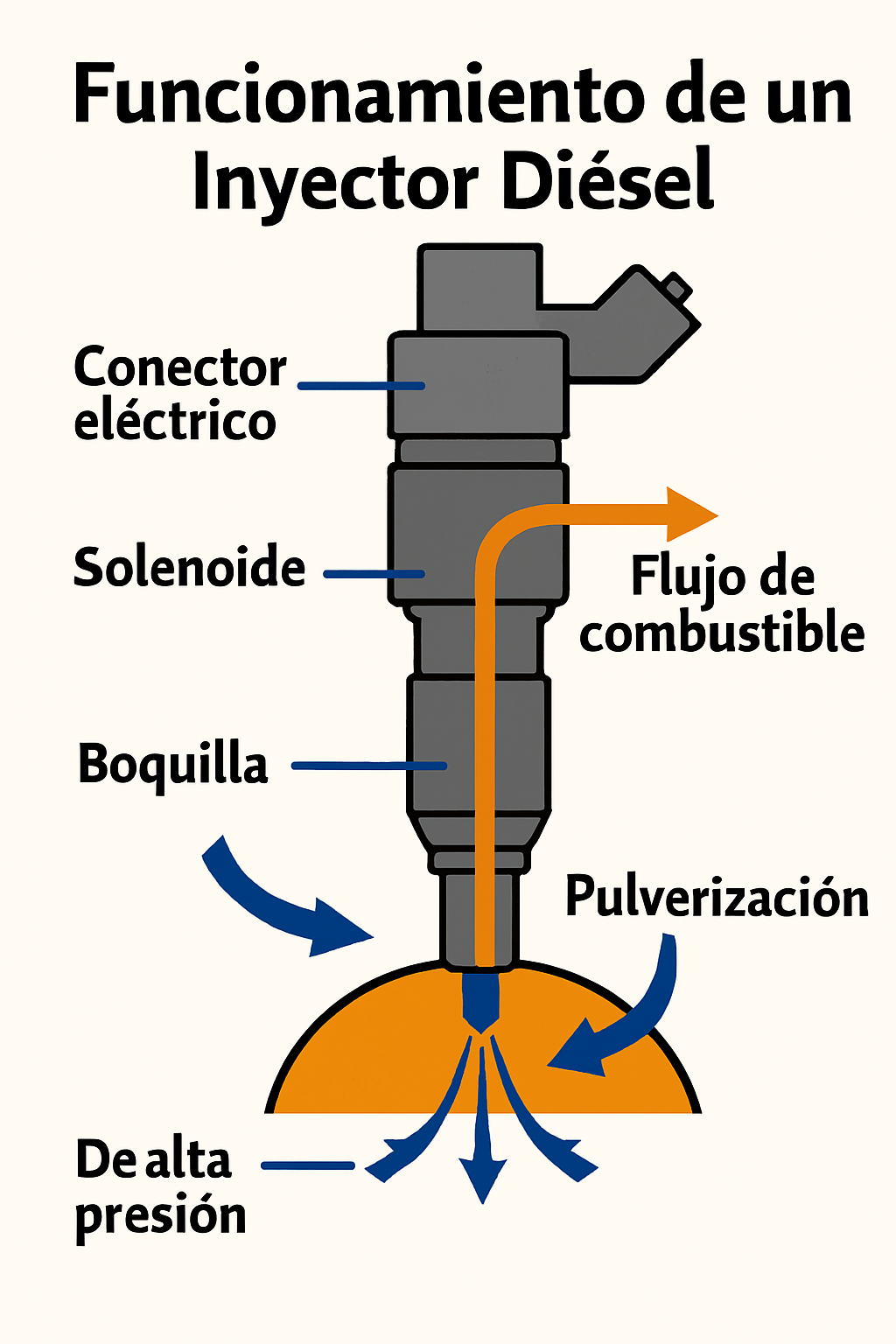

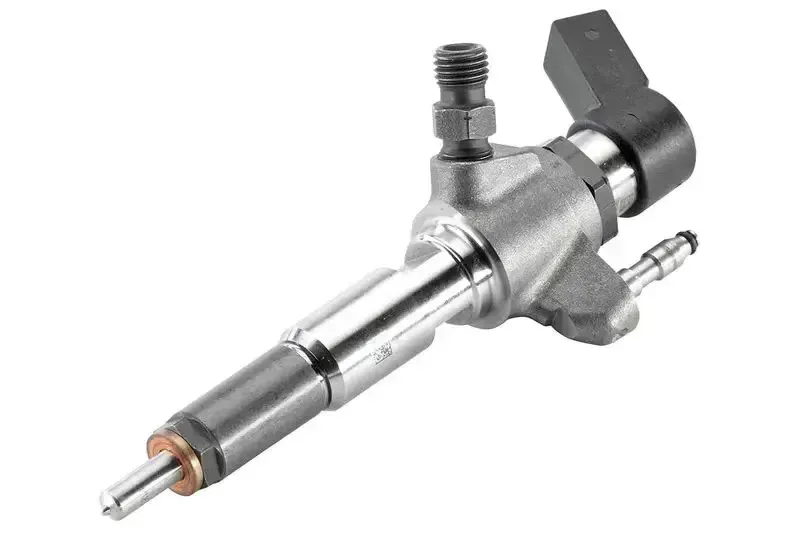

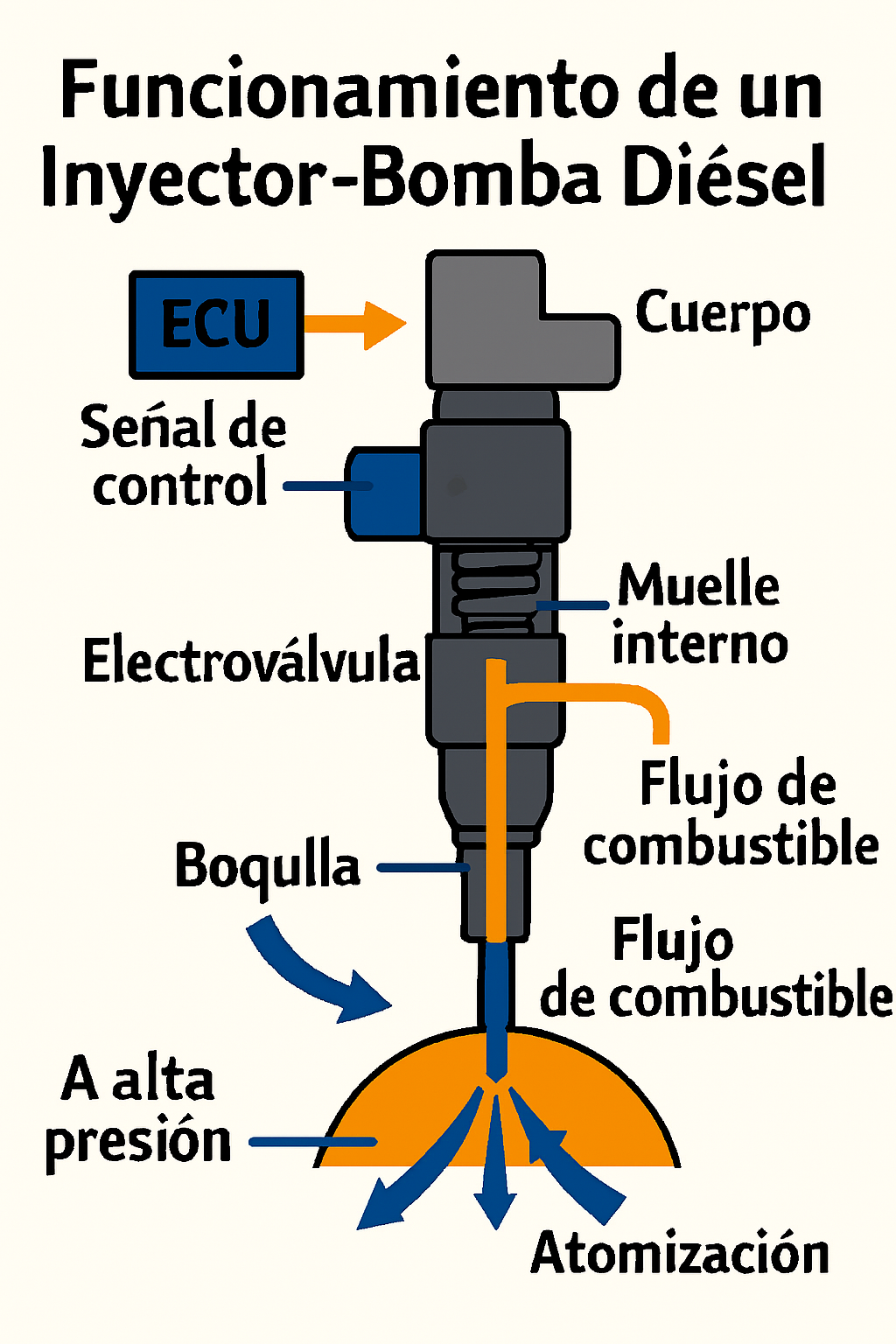

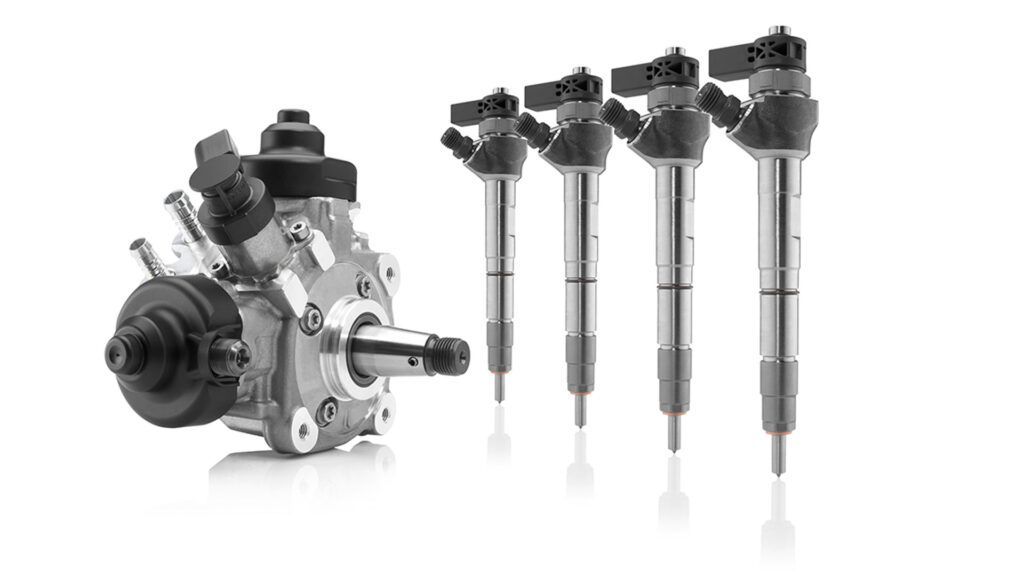

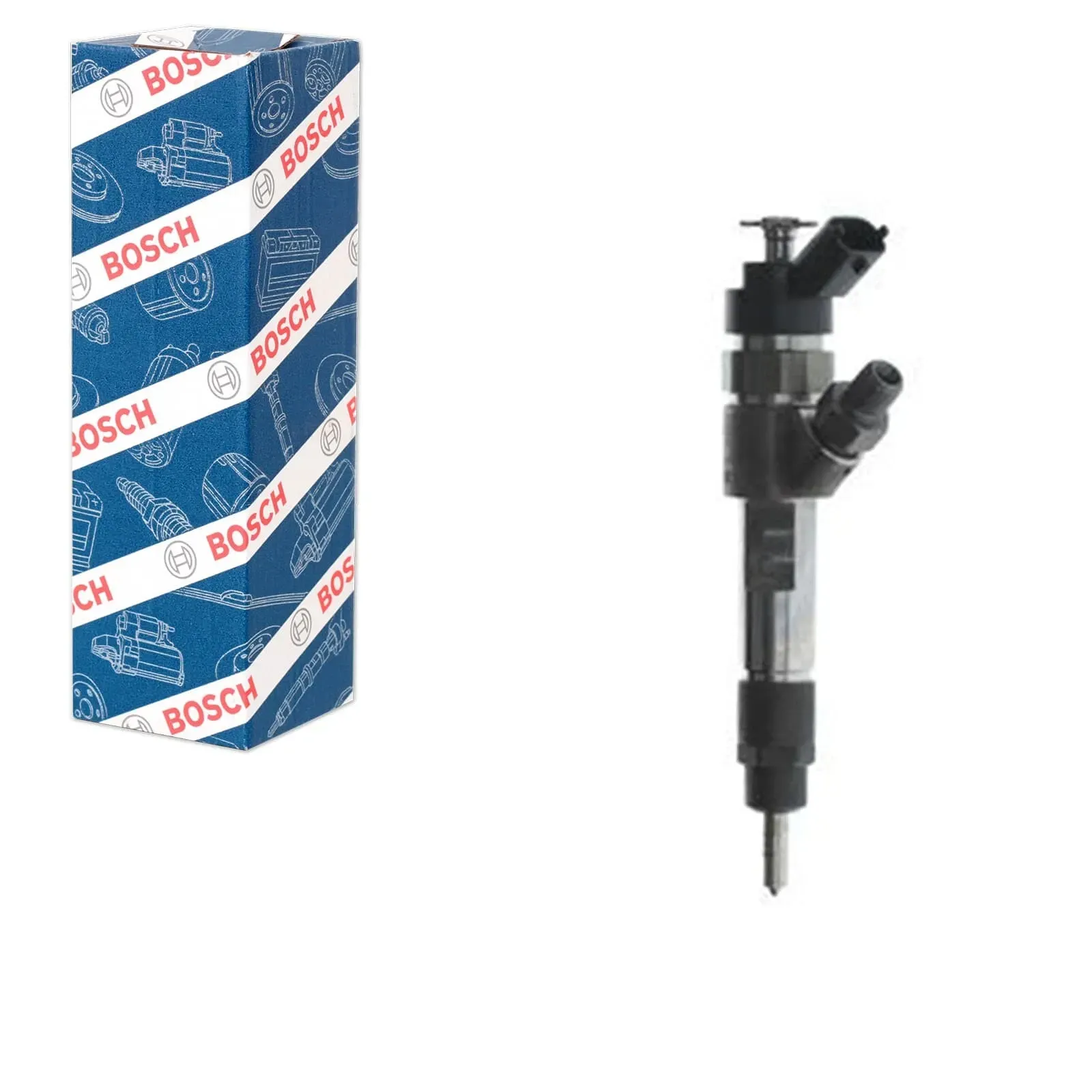

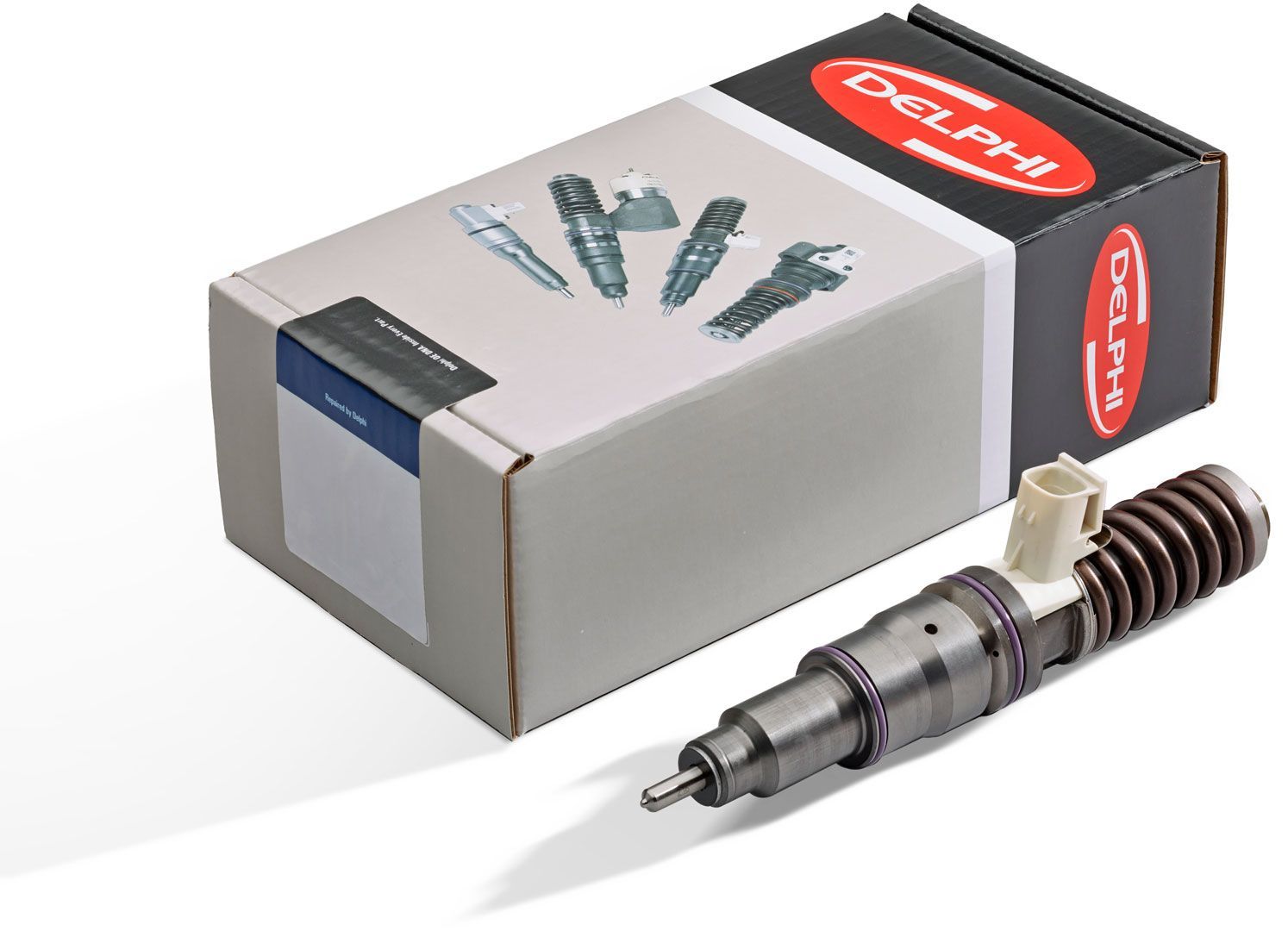

Types et fonctionnement Les injecteurs diesel sont au cœur du système d'injection des moteurs diesel modernes. Leur fonction principale est de pulvériser le carburant diesel à haute pression dans la chambre de combustion, créant ainsi un brouillard homogène de fines gouttelettes favorisant un mélange efficace avec l'air chaud comprimé. Un processus d'injection précis et contrôlé contribue à optimiser les performances du moteur, à réduire les émissions polluantes et à améliorer la consommation de carburant. Il existe différentes technologies d'injecteurs diesel, chacune présentant des caractéristiques de conception, de contrôle et d'application spécifiques. Un injecteur diesel est principalement composé de : un porte-injecteur : un bloc d'acier qui guide le carburant de la conduite haute pression vers la chambre de pression interne ; une soupape à pointeau (ou aiguille d'injecteur) : un piston conique qui obture hermétiquement les orifices de sortie de la soupape au repos ; un ressort : une force qui maintient la soupape fermée jusqu'à ce que la pression du carburant dépasse le seuil requis pour son ouverture ; une buse : une pièce perforée d'un ou plusieurs orifices par lesquels le carburant est expulsé à très haute pression ; une bobine ou un cristal piézoélectrique : un actionneur qui, à la réception d'un signal électrique, autorise ou empêche l'ouverture de la soupape. Raccord de retour : Obture l’injecteur et évacue l’excédent de carburant pour la lubrification interne et le retour au réservoir. À chaque cycle moteur, la pompe diesel génère des pressions allant de 100 à 2 000 bars. Lorsque le carburant sous pression atteint le porte-injecteur et surmonte la force du ressort, l’aiguille remonte, libérant du carburant par les orifices de l’injecteur. Lorsque la pression est relâchée, le ressort repousse l’aiguille contre son siège hermétique, interrompant le flux. Injecteurs électromagnétiques (solénoïdes) : Les injecteurs solénoïdes sont les plus courants dans les moteurs diesel des générations précédentes. Leur électroaimant est constitué d’une bobine de fil de cuivre qui génère un champ magnétique lorsqu’il reçoit un courant électrique. Ce champ surmonte la force du ressort et soulève l’aiguille, initiant l’injection. Caractéristiques : Temps d’ouverture/fermeture : Environ 1 ms, suffisant pour une seule étape d’injection. Contrôle : Géré par l’unité de commande (ECU) via des impulsions électriques à largeur variable (PWM). Avantages : Prix modéré, robustesse et intégration facile dans les systèmes mécaniques et électroniques. Limites : Réponse plus lente que les injecteurs piézoélectriques ; contrôle de la pression et de la quantité moins précis pour les injections très courtes. Ces injecteurs sont généralement utilisés dans les systèmes d'injection à rampe commune de première et deuxième générations, où la pression de rampe est élevée, mais l'ECU ne nécessite pas encore d'impulsions extrêmement courtes ou d'injections multiples dans un seul cycle. Injecteurs piézoélectriques Les injecteurs piézoélectriques représentent l'évolution la plus avancée de la technologie d'injection diesel. Au lieu d'une bobine, ils utilisent des cristaux piézoélectriques qui, lorsqu'une impulsion électrique est appliquée, se déforment instantanément et transmettent la force directement à l'aiguille. Caractéristiques : Vitesse de réponse : dixièmes de milliseconde, permettant plusieurs injections dans un seul cycle (pré-injection, injection principale et post-injection). Précision : Extrême précision dans le contrôle de la quantité de carburant, optimisant la combustion et réduisant les émissions de NOx et de particules. Complexité et coût : plus coûteux et nécessitant des circuits électroniques spécifiques dans l'ECU et une gestion thermique minutieuse. Applications : moteurs diesel à haut rendement et faibles émissions (Euro 6 et plus), turbodiesels hautes performances. Grâce à leur capacité à gérer des séquences d’injection très courtes, les injecteurs piézoélectriques lissent la combustion, réduisent le bruit du moteur et améliorent le confort acoustique. Injecteurs mécaniques et systèmes d’injecteurs-pompes Avant la popularisation de la rampe commune, les systèmes diesel utilisaient des injecteurs mécaniques en combinaison avec des pompes distributrices ou des pompes unitaires : Pompe rotative (distributrice) : une pompe génère une haute pression et la distribue séquentiellement à chaque injecteur grâce à un rotor interne. Pompes inversées (injecteurs-pompes) : chaque cylindre possède une pompe haute pression intégrée directement sur l’injecteur. La pression est générée localement dans chaque unité. Unité d’injecteurs-pompes : compacte et capable d’atteindre des pressions modérées (jusqu’à 900 bars). Avantage : suppression des tuyauteries haute pression, réduction du nombre de joints et de points de fuite. Inconvénients : poids, complexité mécanique et bruit plus importants ; contrôle de l’injection moins polyvalent que la rampe commune. Bien qu'actuellement obsolètes dans les voitures particulières, les systèmes d'injection à pompe sont toujours utilisés dans les applications industrielles et les machines lourdes en raison de leur simplicité et de leur tolérance aux carburants de mauvaise qualité. Système Common Rail La rampe commune a révolutionné l'injection diesel au début des années 2000. Son architecture sépare la génération de pression du dosage du carburant : Rampe commune (« rail ») : tube accumulateur qui maintient une pression de carburant constante à haute pression (jusqu'à 2 500 bars) pour tous les cylindres. Pompes haute pression indépendantes : élèvent la pression vers la rampe. Injecteurs solénoïdes ou piézoélectriques : chacun reçoit le carburant sous pression de la rampe et le dose sous le contrôle direct de l'ECU. Avantages : Indépendance de la pression d'injection et du régime moteur. Possibilité de multiples injections fines par cycle : améliore l'efficacité, réduit le bruit et les émissions polluantes. Flexibilité : adaptation automatique aux conditions de charge et de température. La rampe commune est aujourd'hui la norme dans les moteurs diesel automobiles, offrant la meilleure combinaison d'économie de carburant, de performances et de conformité aux réglementations environnementales. Entretien et pannes courantes L'état des injecteurs a un impact direct sur les performances et la longévité du moteur : Aiguille/buse bloquée ou usée : provoque une perte de puissance, des à-coups et de la fumée noire. Fuites internes ou externes : consommation de carburant élevée et démarrages à froid difficiles. Pannes électriques (solénoïde brûlé ou cristal piézo endommagé) : défaut de synchronisation et perte d'injection dans un ou plusieurs cylindres. Contamination du carburant : les sédiments et l'eau endommagent les composants internes. L'ère du Common Rail (1997 à aujourd'hui) Le Common Rail sépare la génération de pression du dosage, révolutionnant l'injection diesel : Fin des années 1990 : le CR atteint 140-160 MPa avec les pompes Bosch CP1 et CP2, permettant des injections doubles par cycle. Deuxième génération : Pressions de suralimentation de 180-200 MPa et une stratégie triphasée (pré-, principale et post-injection) pour traiter les émissions de particules et de NOx. Troisième génération : Actionneurs piézoélectriques avec des temps de réponse de 0,1 ms, permettant jusqu'à cinq injections fines et une atomisation supérieure. Quatrième génération : pressions jusqu'à 250 MPa avec suralimentation hydraulique interne des injecteurs, contrôle amélioré des pics thermiques et émissions ultra-faibles [^10]. Les systèmes CR actuels sont conformes à la norme Euro 6 et aux futures réglementations, optimisant la consommation de carburant, réduisant le bruit et permettant une réduction de la cylindrée grâce aux turbocompresseurs.
