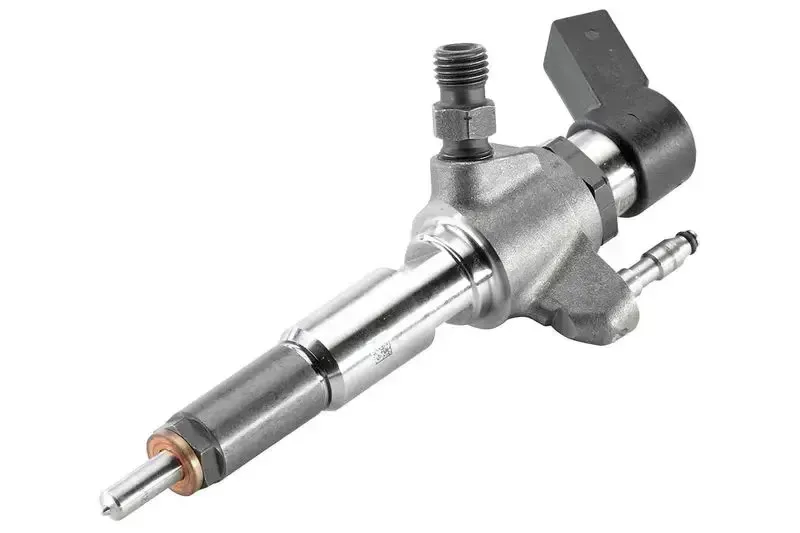

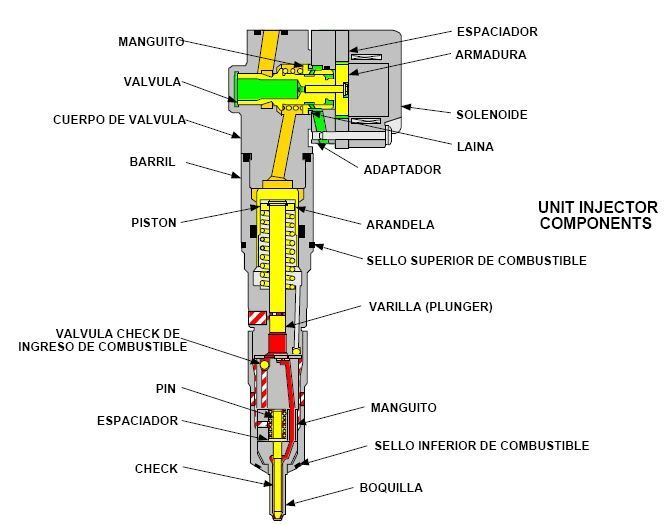

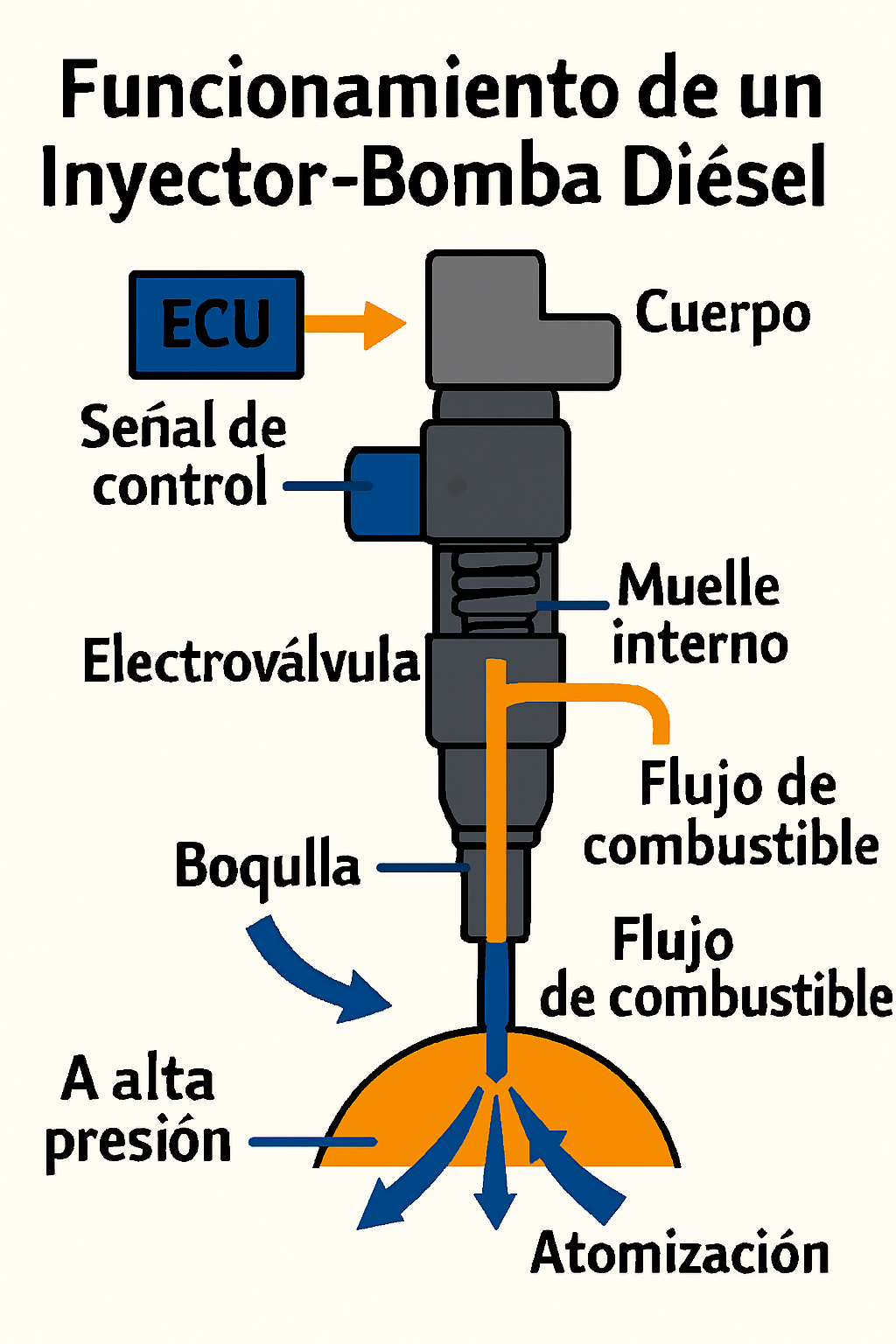

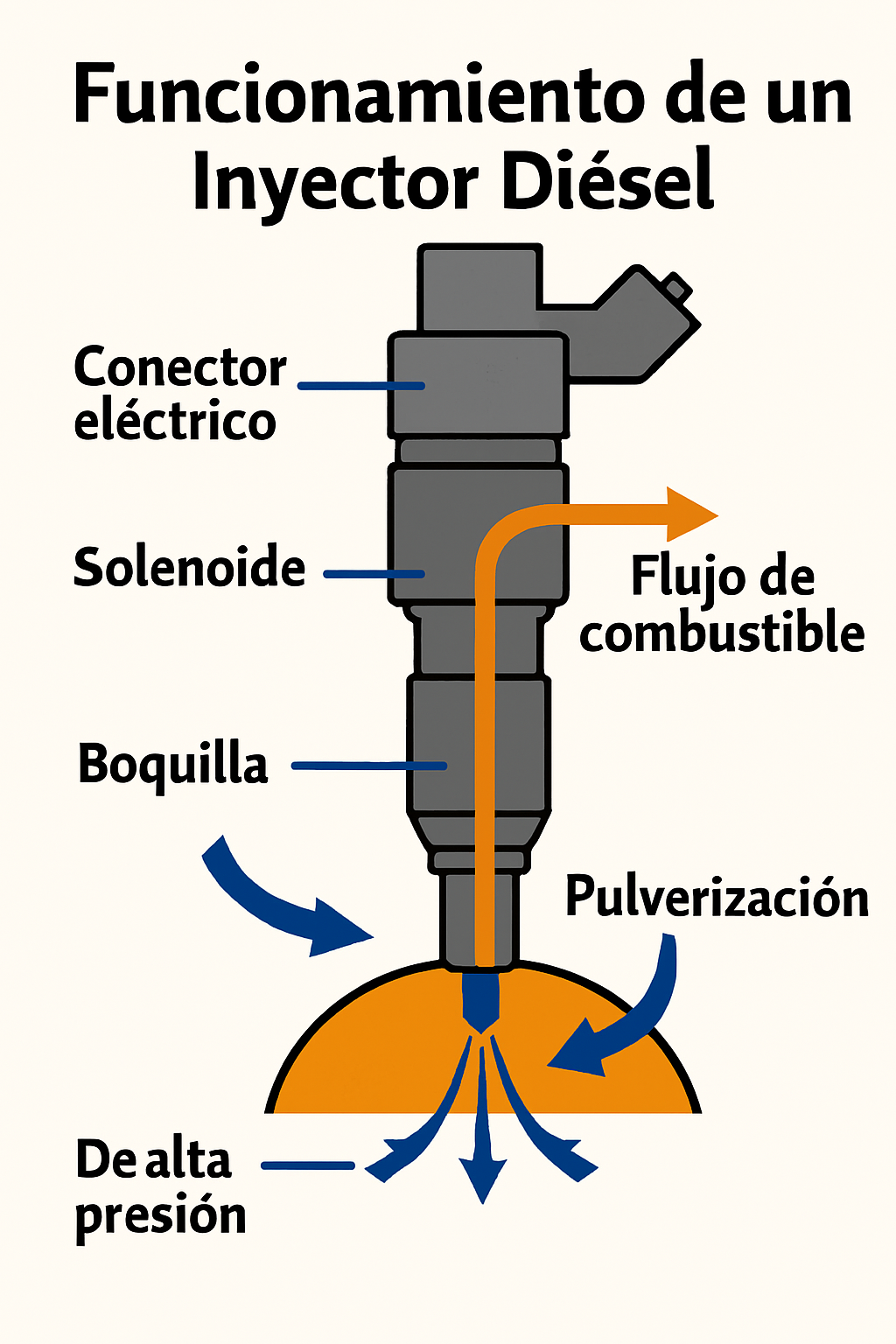

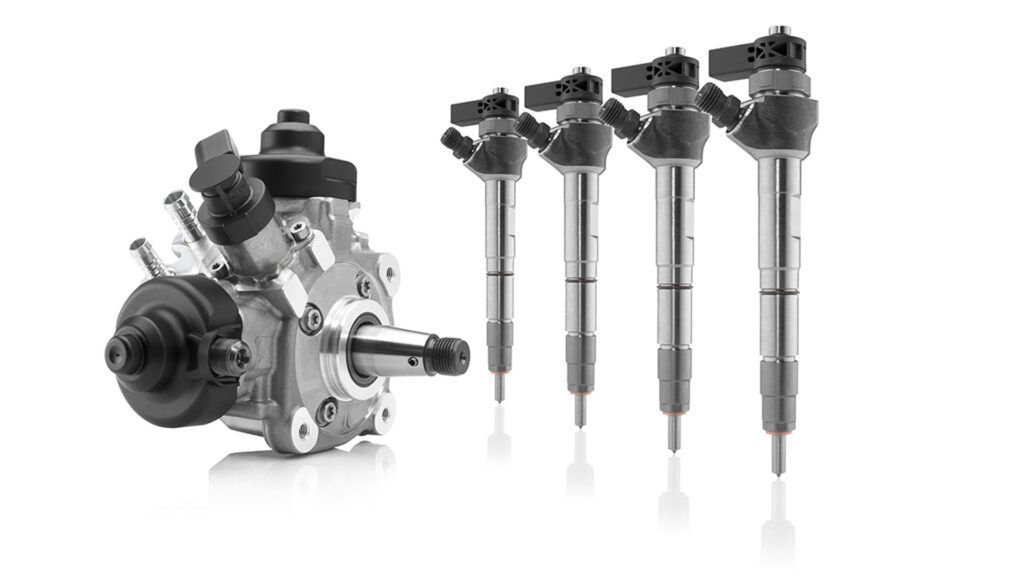

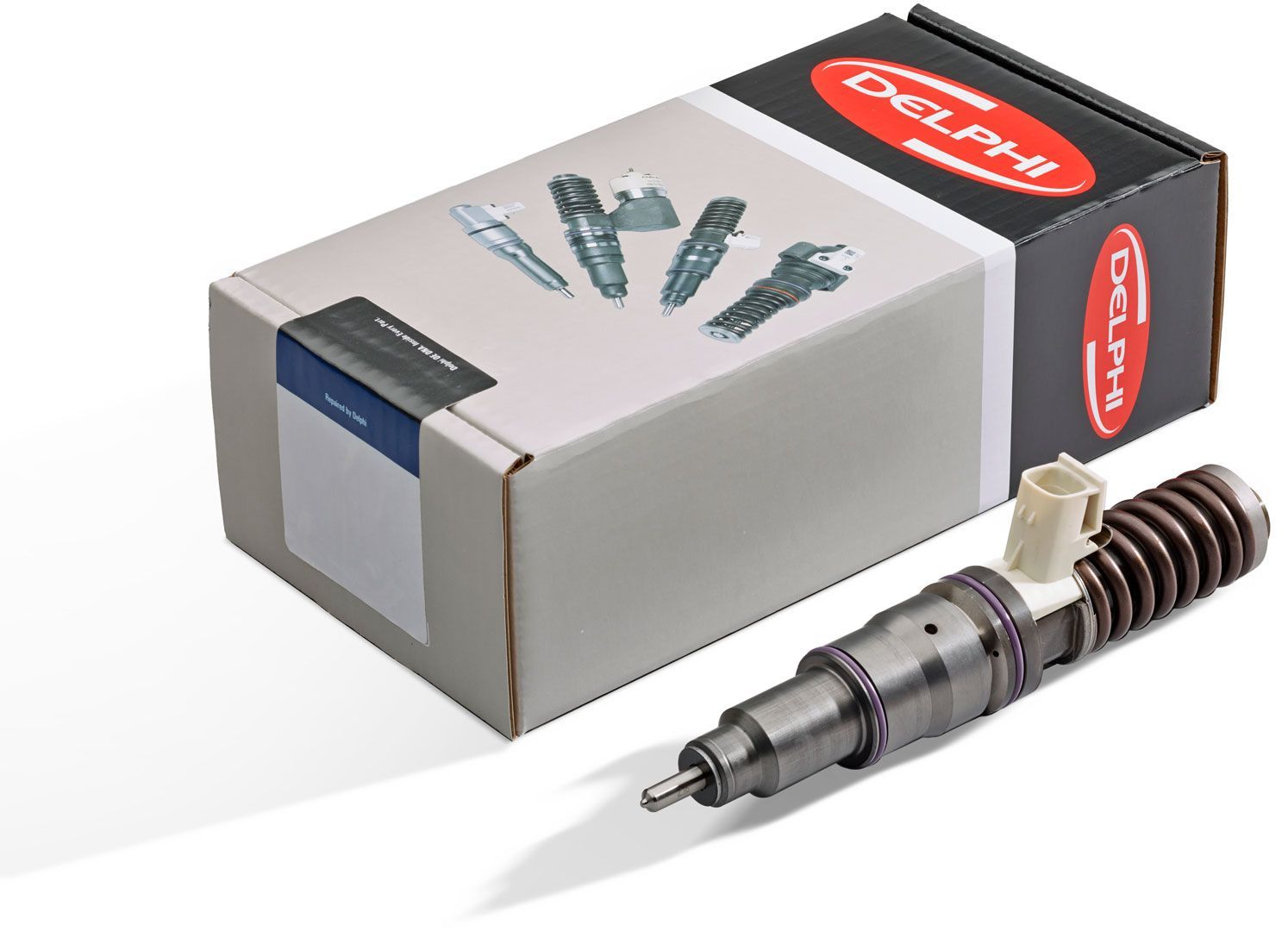

Tipi e funzionamento Gli iniettori diesel sono il cuore del sistema di iniezione del carburante nei moderni motori diesel. Il loro scopo principale è atomizzare il carburante diesel ad alta pressione nella camera di combustione, creando una nebbia omogenea di goccioline fini che favorisce una miscelazione efficiente con l'aria calda e compressa. Un processo di iniezione preciso e controllato contribuisce a ottimizzare le prestazioni del motore, ridurre le emissioni inquinanti e migliorare il risparmio di carburante. Esistono diverse tecnologie di iniettori diesel, ciascuna con specifiche caratteristiche di progettazione, controllo e applicazione. Un iniettore diesel è composto principalmente da: un portaugello: un blocco in acciaio che guida il carburante dalla linea ad alta pressione alla camera di pressione interna; una valvola a spillo (o ago dell'iniettore): un pistone conico che sigilla ermeticamente gli orifizi di uscita dell'ugello a riposo; una molla: una forza che mantiene la valvola chiusa finché la pressione del carburante non supera la soglia necessaria per aprirla; un ugello: una parte perforata con uno o più orifizi attraverso i quali il carburante viene espulso ad altissima pressione; Bobina o cristallo piezoelettrico: un attuatore che, ricevendo un segnale elettrico, consente o impedisce l'apertura della valvola. Raccordo di ritorno: sigilla l'iniettore ed evacua il carburante in eccesso per la lubrificazione interna e il ritorno al serbatoio. Durante ogni ciclo del motore, la pompa diesel genera pressioni che possono variare da 100 a 2.000 bar. Quando il carburante pressurizzato raggiunge il portaugello e vince la forza della molla, l'ago si solleva, rilasciando il carburante attraverso gli orifizi dell'ugello. Quando la pressione viene rilasciata, la molla spinge l'ago contro la sua sede ermetica, interrompendo il flusso. Iniettori elettromagnetici (a solenoide) Gli iniettori a solenoide sono i più comuni nei motori diesel di precedente generazione. Il loro elettromagnete è costituito da una bobina di filo di rame che genera un campo magnetico quando riceve corrente elettrica. Questo campo vince la forza della molla e solleva l'ago, avviando l'iniezione. Caratteristiche: Tempo di apertura/chiusura: circa 1 ms, sufficiente per una singola fase di iniezione. Controllo: gestito dall'unità di comando (ECU) tramite impulsi elettrici a larghezza variabile (PWM). Vantaggi: prezzo contenuto, robustezza e facile integrazione in sistemi meccanici ed elettronici. Limitazioni: risposta più lenta rispetto ai piezoelettrici; controllo di pressione e quantità meno preciso per iniezioni molto brevi. Questi iniettori sono tipicamente utilizzati nei sistemi di iniezione common rail di prima e seconda generazione, dove la pressione del rail è elevata, ma la ECU non richiede ancora impulsi estremamente brevi o iniezioni multiple in un singolo ciclo. Iniettori piezoelettrici Gli iniettori piezoelettrici rappresentano l'evoluzione più avanzata nella tecnologia di iniezione diesel. Invece di una bobina, utilizzano cristalli piezoelettrici che, quando viene applicato un impulso elettrico, si deformano istantaneamente e trasmettono la forza direttamente all'ago. Caratteristiche: velocità di risposta: decimi di millisecondo, consentendo più eventi di iniezione in un singolo ciclo (pre-iniezione, iniezione principale e post-iniezione). Precisione: estrema accuratezza nel controllo della quantità di carburante, ottimizzando la combustione e riducendo le emissioni di NOx e particolato. Complessità e costi: più costosi e richiedono circuiti elettronici specifici nella centralina e un'attenta gestione termica. Applicazioni: motori diesel ad alta efficienza e basse emissioni (Euro 6 e superiori), turbodiesel ad alte prestazioni. Grazie alla loro capacità di gestire sequenze di iniezione molto brevi, gli iniettori piezoelettrici rendono la combustione fluida, riducono la rumorosità del motore e migliorano il comfort acustico. Iniettori meccanici e sistemi pompa-iniettore Prima della diffusione del common rail, i sistemi diesel utilizzavano iniettori meccanici in combinazione con pompe distributrici o pompe unitarie: Pompa rotativa (distributore): una pompa genera alta pressione e la distribuisce a ciascun iniettore in sequenza tramite un rotore interno. Pompe invertite (iniettori unitari): ogni cilindro ha una pompa ad alta pressione integrata direttamente sull'iniettore. La pressione viene generata localmente in ciascuna unità. Unità pompa-iniettore: compatta e in grado di raggiungere pressioni moderate (fino a 900 bar). Vantaggio: elimina le tubazioni ad alta pressione, riduce il numero di guarnizioni e punti di perdita. Svantaggi: maggiore peso, complessità meccanica e rumore; controllo dell'iniezione meno versatile rispetto al common rail. Sebbene attualmente obsoleti nelle autovetture, i sistemi pompa-iniettore sono ancora utilizzati in applicazioni industriali e macchinari pesanti grazie alla loro semplicità e tolleranza ai carburanti di bassa qualità. Sistema Common Rail Il Common Rail ha rivoluzionato l'iniezione diesel nei primi anni 2000. La sua architettura separa la generazione di pressione dal dosaggio del carburante: Common Rail ("rail"): tubo accumulatore che mantiene costante il carburante ad alta pressione (fino a 2.500 bar) per tutti i cilindri. Pompe ad alta pressione indipendenti: aumentano la pressione al rail. Iniettori a solenoide o piezoelettrici: ciascuno riceve carburante pressurizzato dal rail e lo dosa sotto il controllo diretto della centralina. Vantaggi: Indipendenza dalla pressione di iniezione e dal regime del motore. Possibilità di iniezioni multiple di precisione per ciclo: migliora l'efficienza, riduce il rumore e le emissioni inquinanti. Flessibilità: adattamento automatico alle condizioni di carico e temperatura. Il Common Rail è oggi lo standard nei motori diesel per autoveicoli, offrendo la migliore combinazione di risparmio di carburante, prestazioni e conformità alle normative ambientali. Manutenzione e guasti comuni Le condizioni degli iniettori influiscono direttamente sulle prestazioni e sulla longevità del motore: Ago/ugello bloccato o usurato: causa perdita di potenza, strappi e fumo nero. Perdite interne o esterne: elevato consumo di carburante e difficoltà di avviamento a freddo. Guasti elettrici (solenoide bruciato o piezocristallo danneggiato): mancata sincronizzazione e perdita di iniezione in uno o più cilindri. Contaminazione del carburante: sedimenti e acqua danneggiano i componenti interni. L'era del Common Rail (1997-oggi) Il Common Rail separa la generazione di pressione dalla misurazione, rivoluzionando l'iniezione diesel: Fine anni '90: il CR raggiunge 140-160 MPa con le pompe Bosch CP1 e CP2, consentendo doppie iniezioni per ciclo. Seconda generazione: pressioni di sovralimentazione di 180-200 MPa e una strategia trifase (pre-, principale e post-iniezione) per il trattamento delle emissioni di particolato e NOx. Terza generazione: attuatori piezoelettrici con tempi di risposta di 0,1 ms, che consentono fino a cinque iniezioni fini e un'atomizzazione superiore. Quarta generazione: pressioni fino a 250 MPa con sovralimentazione idraulica interna negli iniettori, controllo migliorato del picco termico ed emissioni bassissime [^10]. Gli attuali sistemi CR soddisfano le normative Euro 6 e future, ottimizzando il consumo di carburante, riducendo il rumore e consentendo il downsizing con i turbocompressori.
