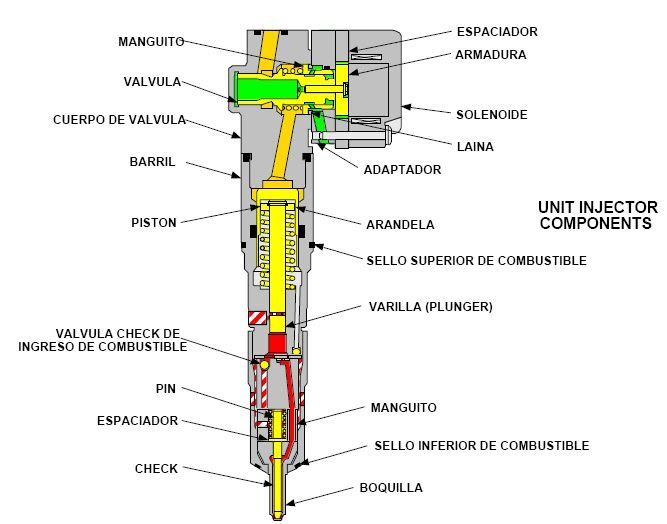

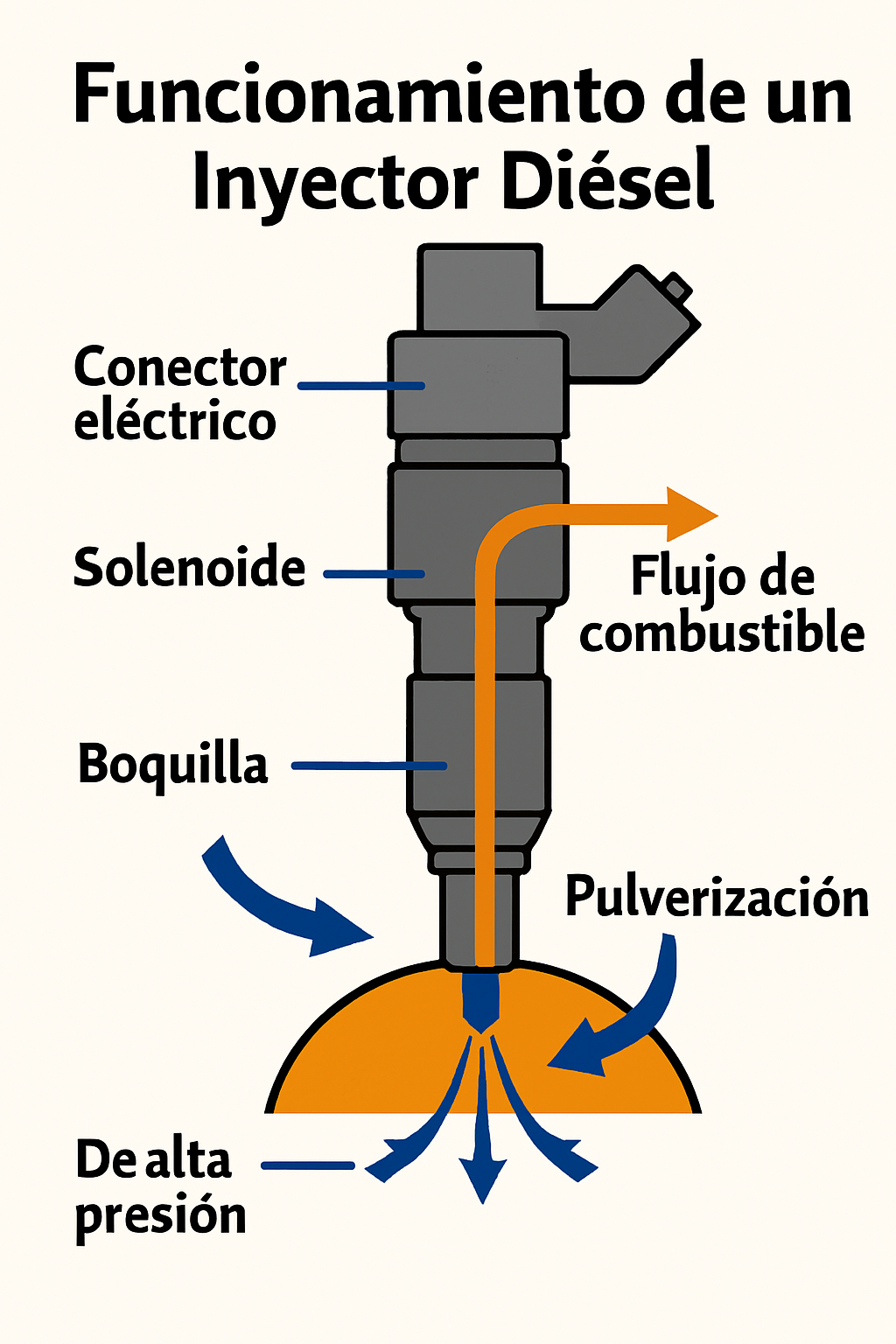

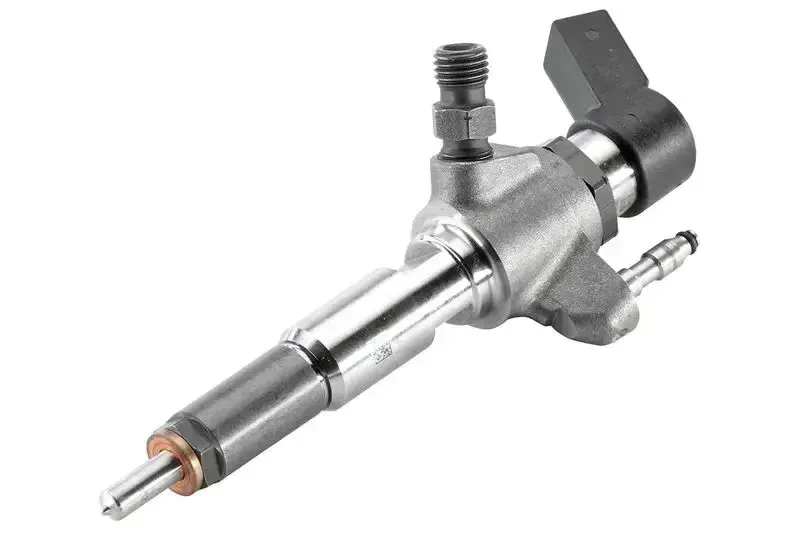

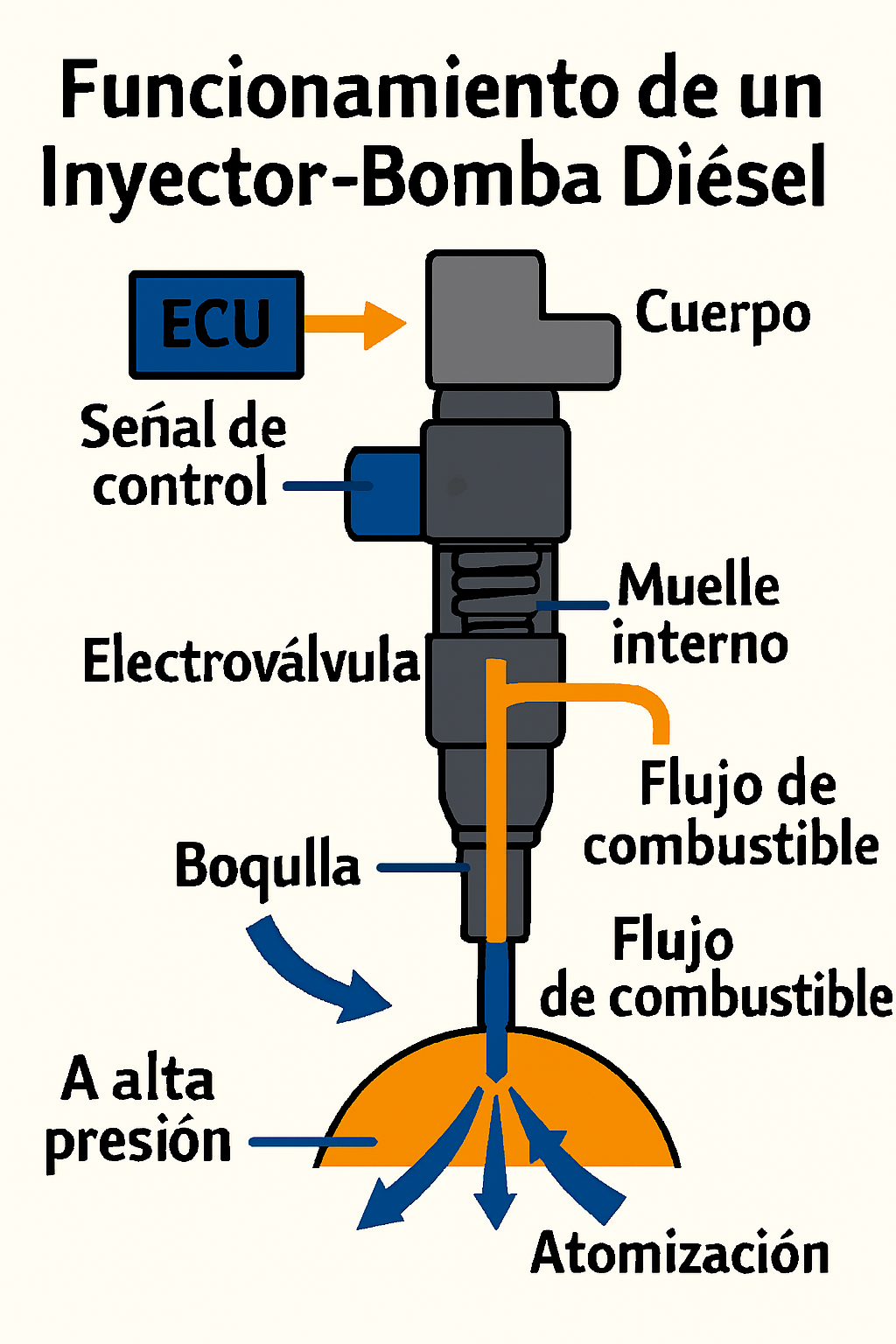

Typen en werking Dieselinjectoren vormen het hart van het brandstofinjectiesysteem in moderne dieselmotoren. Hun belangrijkste doel is om dieselbrandstof onder hoge druk in de verbrandingskamer te vernevelen, waardoor een homogene nevel van fijne druppeltjes ontstaat die een efficiënte menging met de hete, samengeperste lucht bevordert. Een nauwkeurig en gecontroleerd injectieproces draagt bij aan het optimaliseren van de motorprestaties, het verminderen van vervuilende emissies en het verbeteren van het brandstofverbruik. Er zijn verschillende dieselinjectortechnologieën, elk met specifieke ontwerp-, regel- en toepassingskenmerken. Een dieselinjector bestaat voornamelijk uit: een verstuiverhouder: een stalen blok dat de brandstof van de hogedrukleiding naar de interne drukkamer leidt; een naaldventiel (of injectornaald): een conische zuiger die de uitlaatopeningen van het verstuiver in rust hermetisch afsluit; een veer: een kracht die het ventiel gesloten houdt totdat de brandstofdruk de drempelwaarde overschrijdt die nodig is om het te openen; een verstuiver: een onderdeel met een of meer openingen waardoor brandstof onder extreem hoge druk wordt uitgestoten; piëzo-elektrische spoel of kristal: een actuator die, na ontvangst van een elektrisch signaal, het openen van het ventiel toestaat of verhindert. Retouraansluiting: Dicht de injector af en voert overtollige brandstof af voor interne smering en retour naar de tank. Tijdens elke motorcyclus genereert de dieselpomp een druk die kan variëren van 100 tot 2000 bar. Wanneer de brandstof onder druk de verstuiverhouder bereikt en de kracht van de veer overschrijdt, gaat de naald omhoog en laat brandstof door de verstuiveropeningen ontsnappen. Wanneer de druk wordt opgeheven, duwt de veer de naald terug tegen zijn hermetische zitting, waardoor de doorstroming wordt onderbroken. Elektromagnetische (solenoïde) injectoren Solenoïde-injectoren zijn de meest voorkomende in dieselmotoren van de vorige generatie. Hun elektromagneet bestaat uit een spoel van koperdraad die een magnetisch veld genereert wanneer er een elektrische stroom op wordt aangesloten. Dit veld overschrijdt de kracht van de veer en brengt de naald omhoog, waardoor de injectie wordt gestart. Kenmerken: Openings-/sluitingstijd: Ongeveer 1 ms, voldoende voor één injectiefase. Besturing: Aangestuurd door de commando-eenheid (ECU) via elektrische pulsen met variabele breedte (PWM). Voordelen: Matige prijs, robuustheid en eenvoudige integratie in mechanische en elektronische systemen. Beperkingen: Langzamere respons dan piëzo-elektrisch; minder nauwkeurige druk- en debietregeling voor zeer korte injecties. Deze injectoren worden doorgaans gebruikt in common-railinjectiesystemen van de eerste en tweede generatie, waar de raildruk hoog is, maar de ECU nog geen extreem korte pulsen of meerdere injecties in één cyclus vereist. Piëzo-elektrische injectoren Piëzo-elektrische injectoren vertegenwoordigen de meest geavanceerde evolutie in dieselinjectietechnologie. In plaats van een spoel gebruiken ze piëzo-elektrische kristallen die, wanneer een elektrische puls wordt toegepast, onmiddellijk vervormen en de kracht rechtstreeks op de naald overbrengen. Kenmerken: Reactiesnelheid: tienden van een milliseconde, waardoor meerdere injecties in één cyclus mogelijk zijn (pre-injectie, hoofdinjectie en post-injectie). Precisie: Extreme nauwkeurigheid in brandstofhoeveelheidsregeling, optimaliseert de verbranding en vermindert de NOx- en deeltjesemissie. Complexiteit en kosten: duurder en vereisen specifieke elektronische circuits in de ECU en zorgvuldig thermisch beheer. Toepassingen: hoogrendementsdieselmotoren met lage emissie (Euro 6 en hoger), krachtige turbodiesels. Dankzij hun vermogen om zeer korte injectiesequenties te beheren, zorgen piëzo-elektrische injectoren voor een soepele verbranding, verminderen ze het motorgeluid en verbeteren ze het akoestisch comfort. Mechanische injectoren en pomp-injectorsystemen Vóór de popularisering van common-rail maakten dieselsystemen gebruik van mechanische injectoren in combinatie met verdeelpompen of unitpompen: Rotatiepomp (verdeler): een pomp genereert hoge druk en verdeelt deze sequentieel over elke injector met behulp van een interne rotor. Omgekeerde pompen (unitinjectoren): elke cilinder heeft een hogedrukpomp die direct op de injector is geïntegreerd. De druk wordt lokaal in elke unit gegenereerd. Pomp-injectorunit: compact en geschikt voor gematigde drukken (tot 900 bar). Voordeel: elimineert hogedrukleidingen, vermindert het aantal afdichtingen en lekpunten. Nadelen: zwaarder, mechanische complexer en lawaaieriger; minder veelzijdige injectieregeling dan common-rail. Hoewel pomp-injectorsystemen momenteel verouderd zijn in personenauto's, worden ze nog steeds gebruikt in industriële toepassingen en zware machines vanwege hun eenvoud en tolerantie voor brandstoffen van lage kwaliteit. Common-railsysteem De common-rail bracht begin jaren 2000 een revolutie teweeg in dieselinjectie. De architectuur scheidt drukopwekking van brandstofdosering: Common-rail ("rail"): accumulatorbuis die een constante hoge brandstofdruk (tot 2500 bar) voor alle cilinders handhaaft. Onafhankelijke hogedrukpompen: verhogen de druk naar de rail. Solenoïde- of piëzo-injectoren: elk ontvangt brandstof onder druk van de rail en doseert deze onder directe aansturing van de ECU. Voordelen: Onafhankelijkheid van injectiedruk en motortoerental. Mogelijkheid van meerdere fijne injecties per cyclus: verbetert de efficiëntie, vermindert geluid en uitstoot van vervuilende stoffen. Flexibiliteit: automatische aanpassing aan belasting- en temperatuuromstandigheden. Common-rail is vandaag de dag de standaard in dieselmotoren voor auto's en biedt de beste combinatie van brandstofverbruik, prestaties en naleving van milieuvoorschriften. Onderhoud en veelvoorkomende storingen De staat van de injectoren heeft een directe invloed op de motorprestaties en levensduur: Verstopte of versleten naald/sproeier: veroorzaakt vermogensverlies, schokken en zwarte rook. Interne of externe lekkages: hoog brandstofverbruik en moeilijke koude starts. Elektrische storingen (verbrande solenoïde of beschadigd piëzokristal): synchronisatiefout en verlies van injectie in een of meer cilinders. Brandstofverontreiniging: sediment en water beschadigen interne componenten. Het Common Rail-tijdperk (1997-heden) Common Rail scheidt drukopwekking van dosering en revolutioneert dieselinjectie: Eind jaren 90: CR bereikt 140-160 MPa met Bosch CP1- en CP2-pompen, waardoor dubbele injecties per cyclus mogelijk zijn. Tweede generatie: Boostdrukken van 180-200 MPa en een driefasenstrategie (voor-, hoofd- en na-injectie) om roet- en NOx-emissies te behandelen. Derde generatie: Piëzo-elektrische actuatoren met responstijden van 0,1 ms, waardoor tot vijf fijne injecties en superieure verneveling mogelijk zijn. Vierde generatie: Druk tot 250 MPa met interne hydraulische boosting in injectoren, verbeterde thermische piekregeling en extreem lage emissies [^10]. Huidige CR-systemen voldoen aan Euro 6 en toekomstige regelgeving, optimaliseren het brandstofverbruik, verminderen het geluidsniveau en maken downsizing met turboladers mogelijk.
