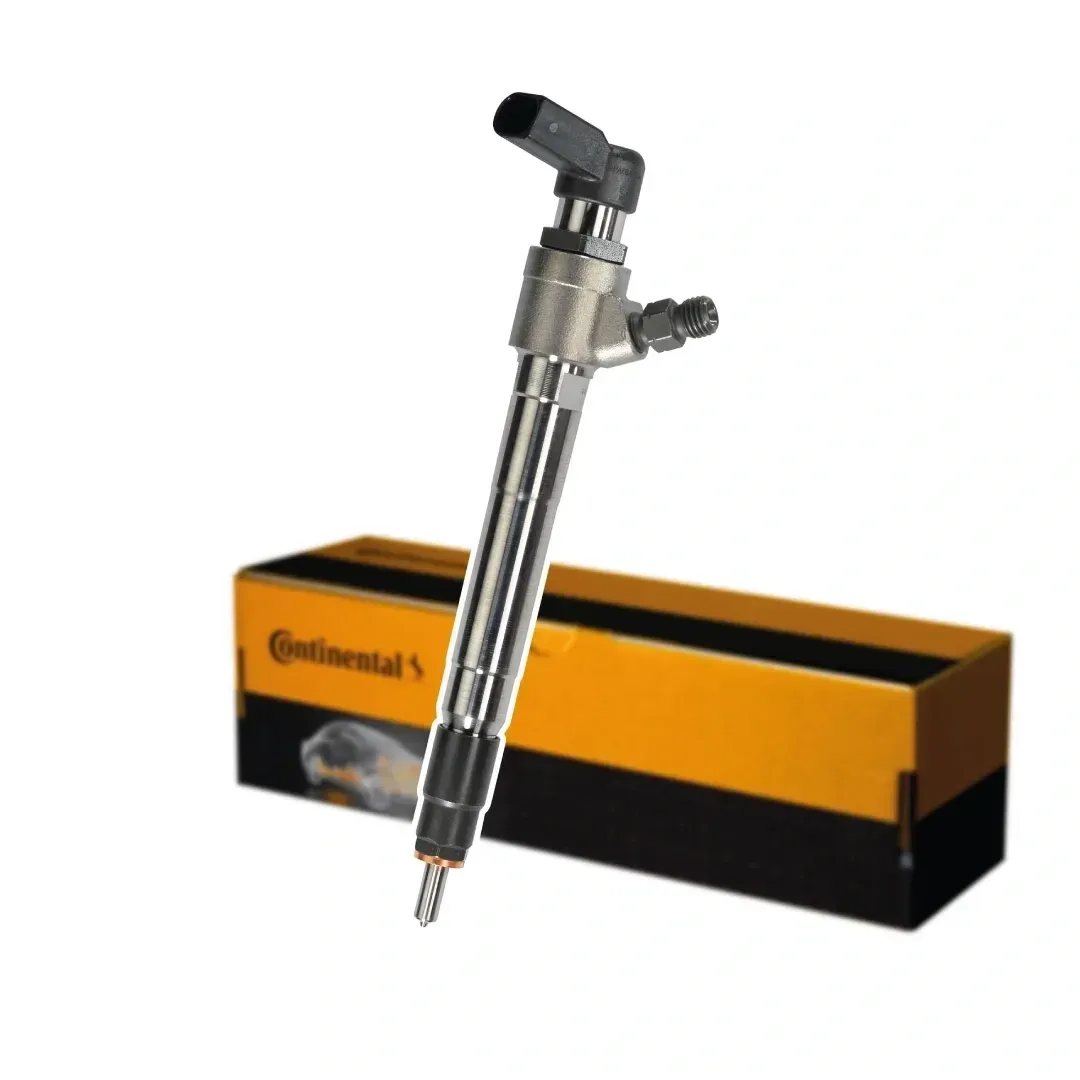

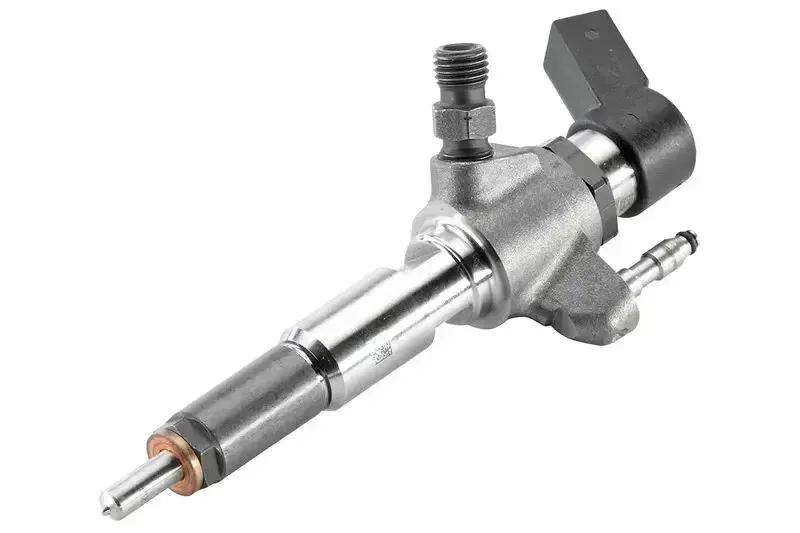

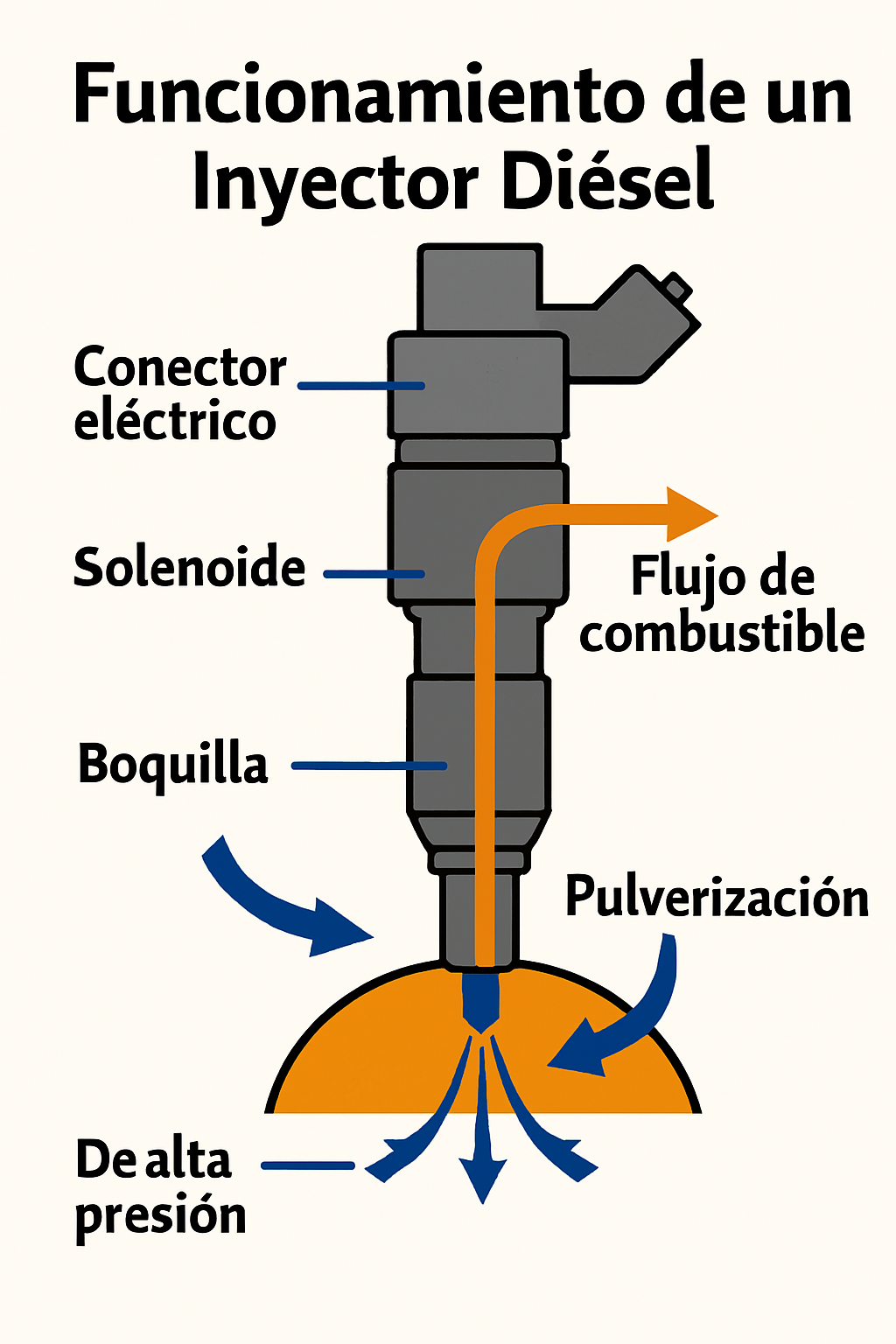

Tipos e Operação Os injetores diesel são o coração do sistema de injeção de combustível em motores diesel modernos. Sua principal função é atomizar o combustível diesel em alta pressão na câmara de combustão, criando uma névoa homogênea de gotículas finas que promove uma mistura eficiente com o ar quente e comprimido. Um processo de injeção preciso e controlado contribui para otimizar o desempenho do motor, reduzir as emissões poluentes e melhorar a economia de combustível. Existem várias tecnologias de injetores diesel, cada uma com características específicas de projeto, controle e aplicação. Um injetor diesel é composto principalmente de: um suporte de bico: um bloco de aço que guia o combustível da linha de alta pressão para a câmara de pressão interna; uma válvula de agulha (ou agulha do injetor): um pistão cônico que sela hermeticamente os orifícios de saída do bico em repouso; uma mola: uma força que mantém a válvula fechada até que a pressão do combustível exceda o limite necessário para abri-la; um bico: uma peça perfurada com um ou mais orifícios através dos quais o combustível é expelido em pressão extremamente alta; Bobina ou cristal piezoelétrico: Um atuador que, ao receber um sinal elétrico, permite ou impede a abertura da válvula. Conexão de retorno: Veda o injetor e evacua o excesso de combustível para lubrificação interna e retorno ao tanque. Durante cada ciclo do motor, a bomba diesel gera pressões que podem variar de 100 a 2.000 bar. Quando o combustível pressurizado atinge o suporte do bico e vence a força da mola, a agulha sobe, liberando combustível pelos orifícios do bico. Quando a pressão é liberada, a mola empurra a agulha de volta contra seu assento hermético, interrompendo o fluxo. Injetores eletromagnéticos (solenoides) Os injetores solenoides são os mais comuns em motores diesel de gerações anteriores. Seu eletroímã consiste em uma bobina de fio de cobre que gera um campo magnético quando recebe uma corrente elétrica. Este campo vence a força da mola e levanta a agulha, iniciando a injeção. Características: Tempo de abertura/fechamento: Cerca de 1 ms, suficiente para um único estágio de injeção. Controle: Gerenciado pela unidade de comando (ECU) por meio de pulsos elétricos de largura variável (PWM). Vantagens: Preço moderado, robustez e fácil integração em sistemas mecânicos e eletrônicos. Limitações: Resposta mais lenta que piezoelétricos; controle de pressão e quantidade menos preciso para injeções muito curtas. Esses injetores são normalmente usados em sistemas de injeção common rail de primeira e segunda geração, onde a pressão no trilho é alta, mas a ECU ainda não requer pulsos extremamente curtos ou múltiplas injeções em um único ciclo. Injetores piezoelétricos Os injetores piezoelétricos representam a evolução mais avançada na tecnologia de injeção diesel. Em vez de uma bobina, eles usam cristais piezoelétricos que, quando um pulso elétrico é aplicado, deformam-se instantaneamente e transmitem força diretamente para a agulha. Características: Velocidade de resposta: décimos de milissegundo, permitindo múltiplos eventos de injeção em um único ciclo (pré-injeção, injeção principal e pós-injeção). Precisão: Extrema exatidão no controle da quantidade de combustível, otimizando a combustão e reduzindo as emissões de NOx e partículas. Complexidade e custo: mais caros e exigem circuitos eletrônicos específicos na ECU e gerenciamento térmico cuidadoso. Aplicações: motores diesel de alta eficiência e baixas emissões (Euro 6 e acima), turbodiesel de alto desempenho. Graças à sua capacidade de gerenciar sequências de injeção muito curtas, os injetores piezoelétricos suavizam a combustão, reduzem o ruído do motor e melhoram o conforto acústico. Injetores mecânicos e sistemas de bomba-injetor Antes da popularização do common rail, os sistemas diesel usavam injetores mecânicos em combinação com bombas distribuidoras ou bombas unitárias: Bomba rotativa (distribuidor): uma bomba gera alta pressão e a distribui para cada injetor sequencialmente usando um rotor interno. Bombas invertidas (injetores unitários): cada cilindro tem uma bomba de alta pressão integrada diretamente no injetor. A pressão é gerada localmente em cada unidade. Unidade bomba-injetor: compacta e capaz de atingir pressões moderadas (até 900 bar). Vantagem: elimina a tubulação de alta pressão, reduz o número de vedações e pontos de vazamento. Desvantagens: maior peso, complexidade mecânica e ruído; controle de injeção menos versátil do que o common rail. Embora atualmente obsoletos em automóveis de passageiros, os sistemas de bomba-injetor ainda são usados em aplicações industriais e máquinas pesadas devido à sua simplicidade e tolerância a combustíveis de baixa qualidade. Sistema Common Rail O common rail revolucionou a injeção diesel no início dos anos 2000. Sua arquitetura separa a geração de pressão da medição de combustível: Common rail ("rail"): tubo acumulador que mantém o combustível constante em alta pressão (até 2.500 bar) para todos os cilindros. Bombas de alta pressão independentes: elevam a pressão para o rail. Injetores solenoides ou piezo: cada um recebe combustível pressurizado do rail e o mede sob controle direto da ECU. Vantagens: Independência da pressão de injeção e da rotação do motor. Possibilidade de múltiplas injeções finas por ciclo: melhora a eficiência, reduz o ruído e as emissões de poluentes. Flexibilidade: adaptação automática às condições de carga e temperatura. O common rail é hoje o padrão em motores diesel automotivos, oferecendo a melhor combinação de economia de combustível, desempenho e conformidade com as normas ambientais. Manutenção e falhas comuns A condição dos injetores impacta diretamente o desempenho e a longevidade do motor: Agulha/bico bloqueado ou desgastado: causa perda de potência, solavancos e fumaça preta. Vazamentos internos ou externos: alto consumo de combustível e partidas a frio difíceis. Falhas elétricas (solenoide queimado ou cristal piezoelétrico danificado): falha de sincronização e perda de injeção em um ou mais cilindros. Contaminação do combustível: sedimentos e água danificam os componentes internos. A era Common Rail (1997–presente) O Common Rail separa a geração de pressão da medição, revolucionando a injeção de diesel: Final da década de 1990: CR atinge 140–160 MPa com bombas Bosch CP1 e CP2, permitindo injeções duplas por ciclo. Segunda geração: Pressões de reforço de 180–200 MPa e uma estratégia trifásica (pré-, principal e pós-injeção) para tratar emissões de partículas e NOx. Terceira geração: Atuadores piezoelétricos com tempos de resposta de 0,1 ms, permitindo até cinco injeções finas e atomização superior. Quarta geração: Pressões de até 250 MPa com reforço hidráulico interno nos injetores, controle de pico térmico aprimorado e emissões ultrabaixas [^10]. Os sistemas CR atuais atendem à norma Euro 6 e futuras regulamentações, otimizando o consumo de combustível, reduzindo o ruído e permitindo a redução de tamanho com turbocompressores.
