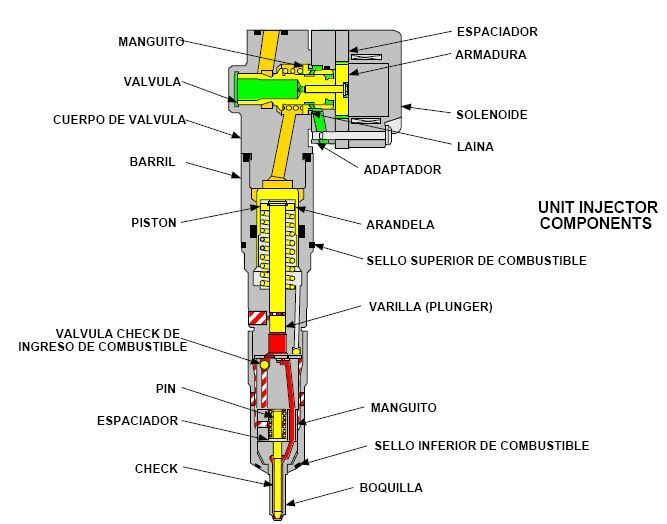

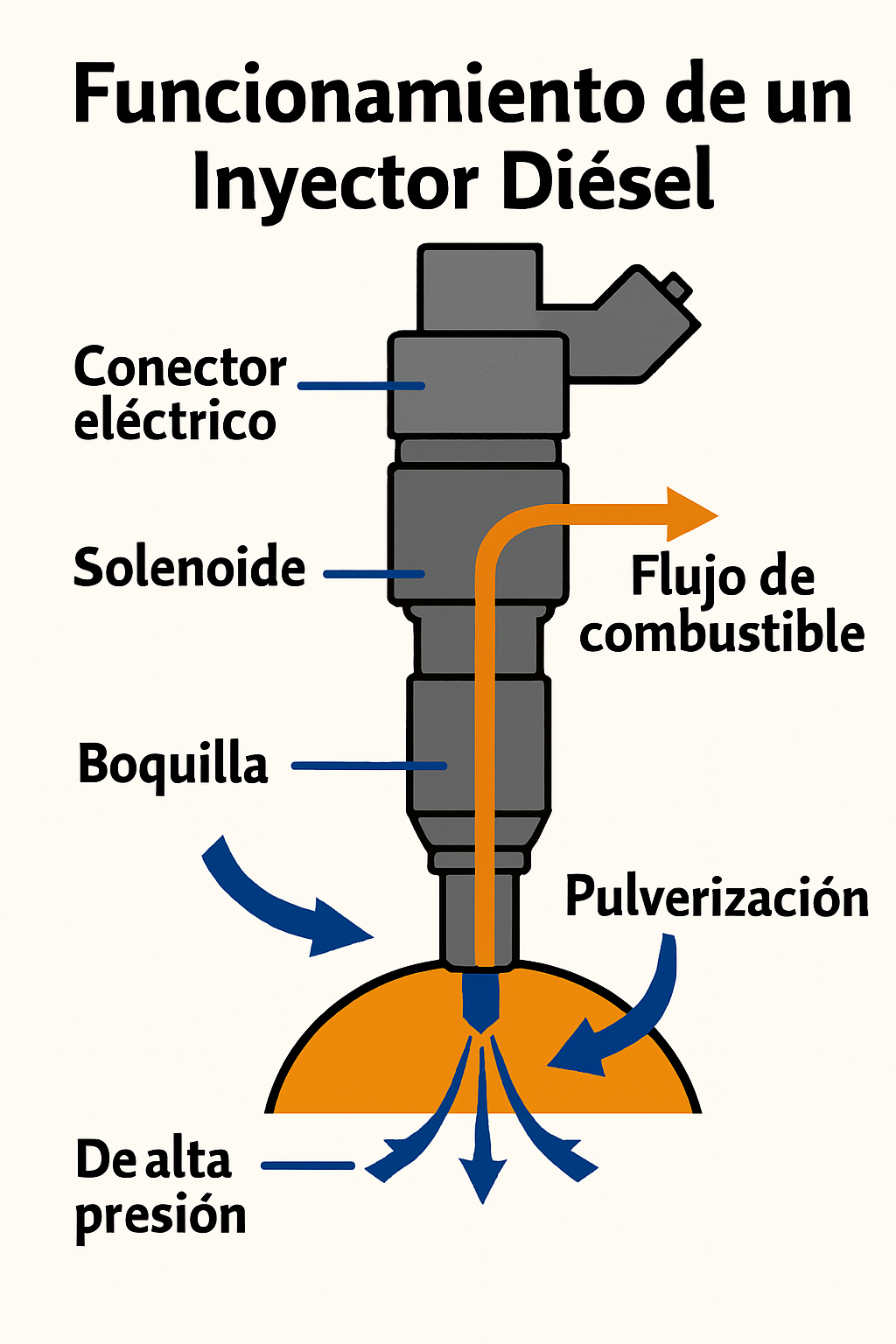

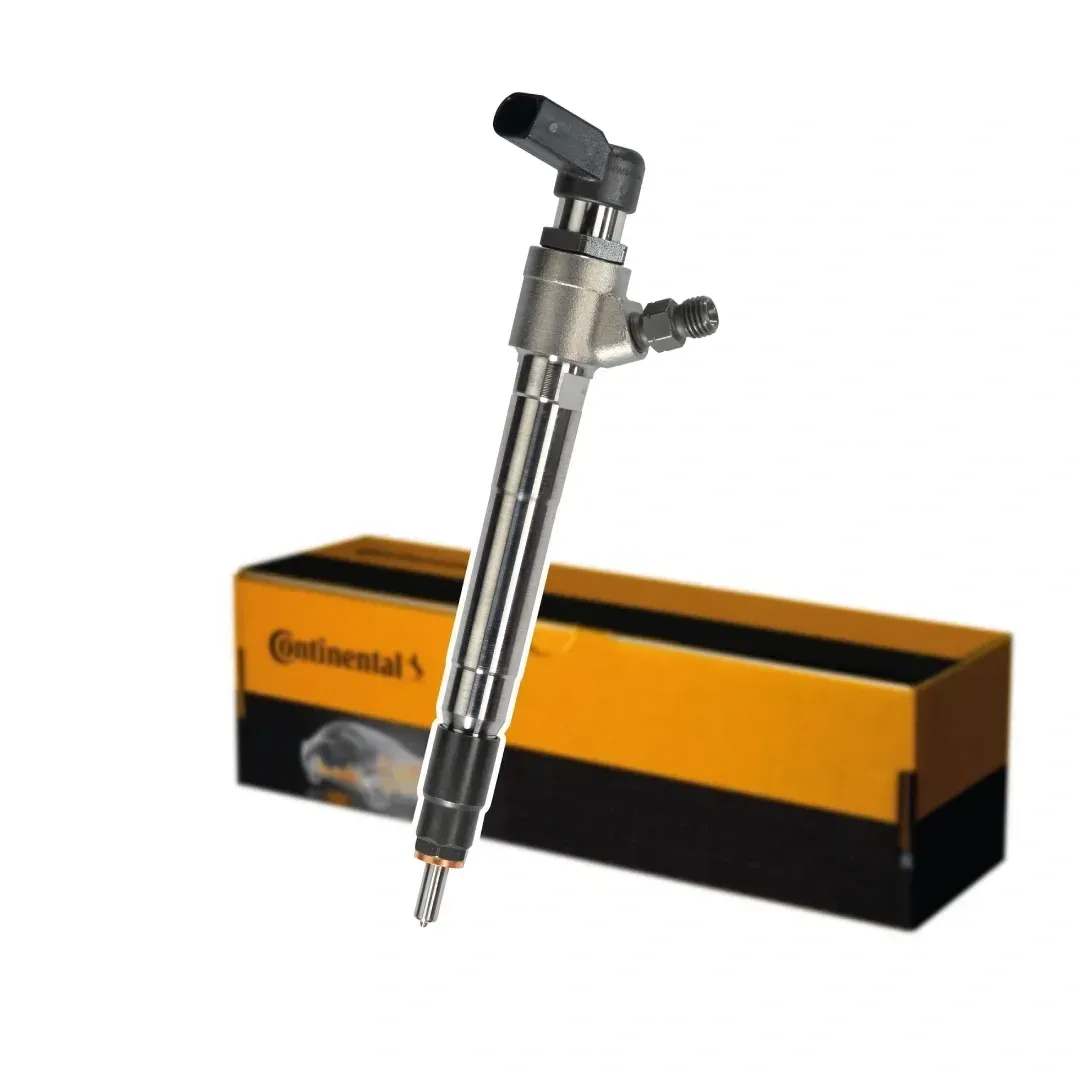

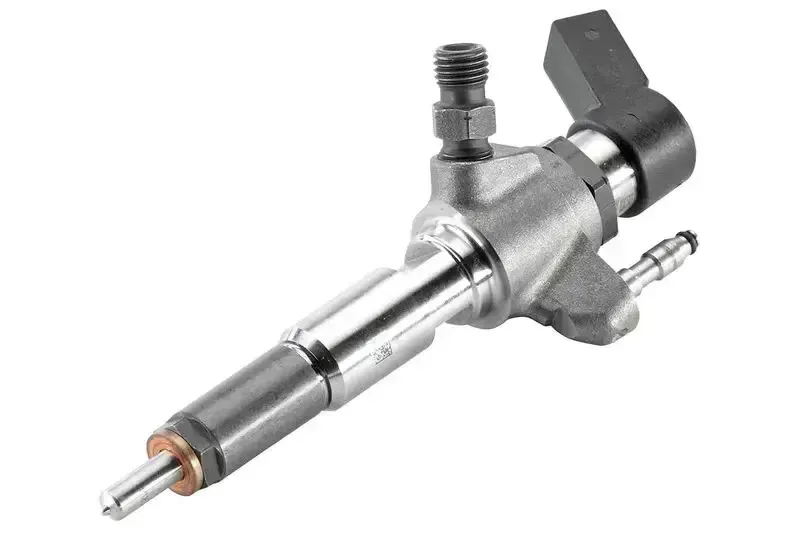

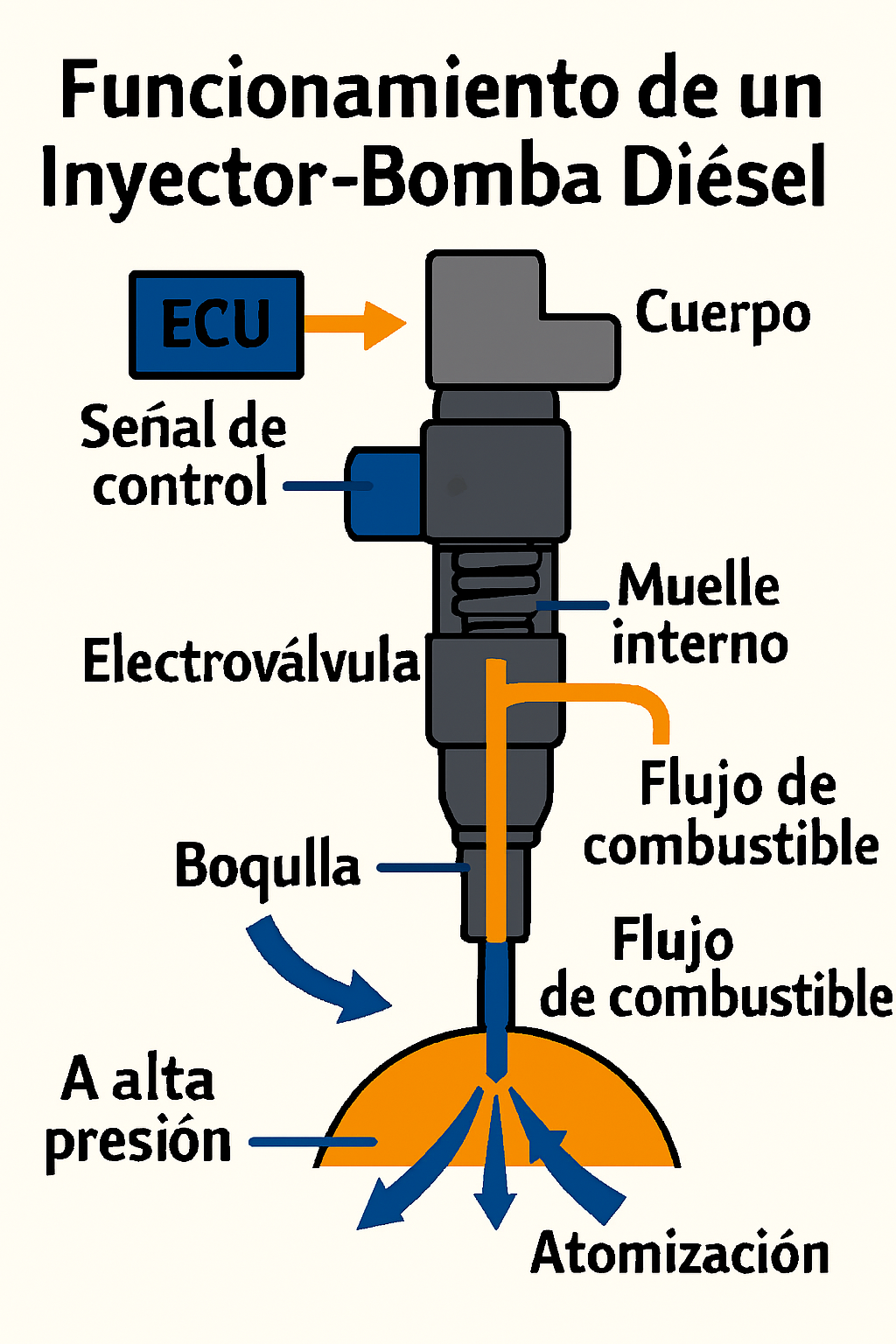

Typer og funktion Dieselinjektorer er hjertet i brændstofindsprøjtningssystemet i moderne dieselmotorer. Deres hovedformål er at forstøve dieselbrændstof ved højt tryk ind i forbrændingskammeret, hvilket skaber en homogen tåge af fine dråber, der fremmer effektiv blanding med den varme, trykluft. En præcis og kontrolleret indsprøjtningsproces bidrager til at optimere motorens ydeevne, reducere forurenende emissioner og forbedre brændstoføkonomien. Der findes forskellige dieselinjektorteknologier, hver med specifikke design-, styrings- og anvendelsesegenskaber. En dieselinjektor består primært af: en dyseholder: en stålblok, der fører brændstoffet fra højtryksledningen til det indvendige trykkammer; en nåleventil (eller injektornål): et konisk stempel, der hermetisk forsegler dysens udløbsåbninger i hvile; en fjeder: en kraft, der holder ventilen lukket, indtil brændstoftrykket overstiger den tærskel, der kræves for at åbne den; en dyse: en del perforeret med en eller flere åbninger, hvorigennem brændstof udstødes ved ekstremt højt tryk; Piezoelektrisk spole eller krystal: En aktuator, der, når den modtager et elektrisk signal, tillader eller forhindrer ventilen i at åbne. Returfitting: Forsegler injektoren og evakuerer overskydende brændstof til intern smøring og retur til tanken. Under hver motorcyklus genererer dieselpumpen tryk, der kan variere fra 100 til 2.000 bar. Når det tryksatte brændstof når dyseholderen og overvinder fjederens kraft, hæves nålen og frigiver brændstof gennem dyseåbningerne. Når trykket frigives, skubber fjederen nålen tilbage mod dens hermetiske sæde og afbryder strømmen. Elektromagnetiske (solenoid-) injektorer Solenoidinjektorer er de mest almindelige i tidligere generationers dieselmotorer. Deres elektromagnet består af en spole af kobbertråd, der genererer et magnetfelt, når den modtager en elektrisk strøm. Dette felt overvinder fjederens kraft og hæver nålen, hvilket starter indsprøjtningen. Karakteristika: Åbnings-/lukketid: Ca. 1 ms, tilstrækkeligt til et enkelt indsprøjtningstrin. Styring: Styret af kommandoenheden (ECU) via elektriske impulser med variabel bredde (PWM). Fordele: Moderat pris, robusthed og nem integration i mekaniske og elektroniske systemer. Begrænsninger: Langsommere respons end piezoelektrisk; mindre præcis tryk- og mængdekontrol til meget korte indsprøjtninger. Disse injektorer bruges typisk i første og anden generation af common rail-indsprøjtningssystemer, hvor skinnetrykket er højt, men ECU'en kræver endnu ikke ekstremt korte pulser eller flere indsprøjtninger i en enkelt cyklus. Piezoelektriske injektorer Piezoelektriske injektorer repræsenterer den mest avancerede udvikling inden for dieselindsprøjtningsteknologi. I stedet for en spole bruger de piezoelektriske krystaller, der, når en elektrisk puls påføres, deformeres øjeblikkeligt og overfører kraft direkte til nålen. Karakteristika: Reaktionshastighed: tiendedele af et millisekund, hvilket muliggør flere indsprøjtningshændelser i en enkelt cyklus (førindsprøjtning, hovedindsprøjtning og efterindsprøjtning). Præcision: Ekstrem nøjagtighed i brændstofmængdekontrol, optimering af forbrænding og reduktion af NOx- og partikelemissioner. Kompleksitet og omkostninger: dyrere og kræver specifikke elektroniske kredsløb i ECU'en og omhyggelig termisk styring. Anvendelser: højeffektive dieselmotorer med lavemission (Euro 6 og derover), højtydende turbodieselmotorer. Takket være deres evne til at håndtere meget korte indsprøjtningssekvenser, udjævner piezoelektriske injektorer forbrændingen, reducerer motorstøj og forbedrer den akustiske komfort. Mekaniske injektorer og pumpe-injektorsystemer Før populariseringen af common rail brugte dieselsystemer mekaniske injektorer i kombination med fordelerpumper eller enhedspumper: Rotationspumpe (fordeler): En pumpe genererer højt tryk og fordeler det sekventielt til hver injektor ved hjælp af en intern rotor. Inverterede pumper (enhedsinjektorer): Hver cylinder har en højtrykspumpe integreret direkte på injektoren. Trykket genereres lokalt i hver enhed. Pumpe-injektorenhed: Kompakt og i stand til at nå moderate tryk (op til 900 bar). Fordel: Eliminerer højtryksrør, reducerer antallet af tætninger og lækagepunkter. Ulemper: Større vægt, mekanisk kompleksitet og støj; mindre alsidig indsprøjtningskontrol end common rail. Selvom de i øjeblikket er forældede i personbiler, bruges pumpe-injektorsystemer stadig i industrielle applikationer og tunge maskiner på grund af deres enkelhed og tolerance over for brændstoffer af lav kvalitet. Common Rail-system Common rail revolutionerede dieselindsprøjtningen i begyndelsen af 2000'erne. Dens arkitektur adskiller trykgenerering fra brændstofmåling: Common rail ("rail"): akkumulatorrør, der opretholder et konstant højt brændstoftryk (op til 2.500 bar) for alle cylindre. Uafhængige højtrykspumper: hæver trykket til skinnen. Solenoid- eller piezo-injektorer: modtager hver især tryksat brændstof fra skinnen og doserer det under direkte kontrol af ECU'en. Fordele: Uafhængighed af indsprøjtningstryk og motorhastighed. Mulighed for flere fine indsprøjtninger pr. cyklus: forbedrer effektiviteten, reducerer støj og forurenende emissioner. Fleksibilitet: automatisk tilpasning til belastnings- og temperaturforhold. Common rail er i dag standarden i dieselmotorer til biler og tilbyder den bedste kombination af brændstoføkonomi, ydeevne og overholdelse af miljøforskrifter. Vedligeholdelse og almindelige fejl Injektorernes tilstand påvirker direkte motorens ydeevne og levetid: Blokeret eller slidt nål/dyse: forårsager effekttab, ryk og sort røg. Interne eller eksterne lækager: højt brændstofforbrug og vanskelige koldstarter. Elektriske fejl (brændt solenoid eller beskadiget piezokrystal): synkroniseringsfejl og tab af indsprøjtning i en eller flere cylindre. Brændstofforurening: sediment og vand beskadiger interne komponenter. Common Rail-æraen (1997-nu) Common Rail adskiller trykgenerering fra dosering og revolutionerer dieselindsprøjtning: Slutningen af 1990'erne: CR når 140-160 MPa med Bosch CP1- og CP2-pumper, hvilket muliggør dobbeltindsprøjtning pr. cyklus. Anden generation: Boost-tryk på 180-200 MPa og en trefasestrategi (før-, hoved- og efterindsprøjtning) til behandling af partikel- og NOx-emissioner. Tredje generation: Piezoelektriske aktuatorer med responstider på 0,1 ms, der muliggør op til fem fine indsprøjtninger og overlegen forstøvning. Fjerde generation: Tryk på op til 250 MPa med intern hydraulisk boosting i injektorer, forbedret termisk peak-kontrol og ultralave emissioner [^10]. Nuværende CR-systemer opfylder Euro 6 og fremtidige regler, optimerer brændstofforbruget, reducerer støj og muliggør downsizing med turboladere.
