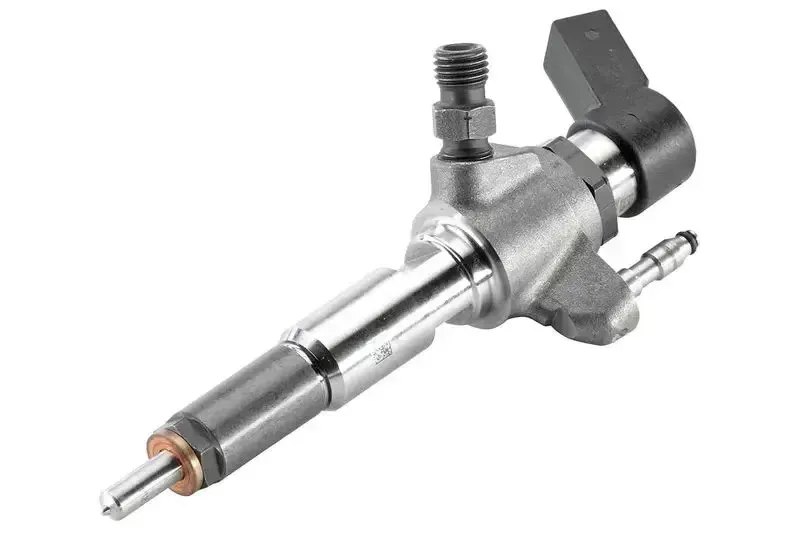

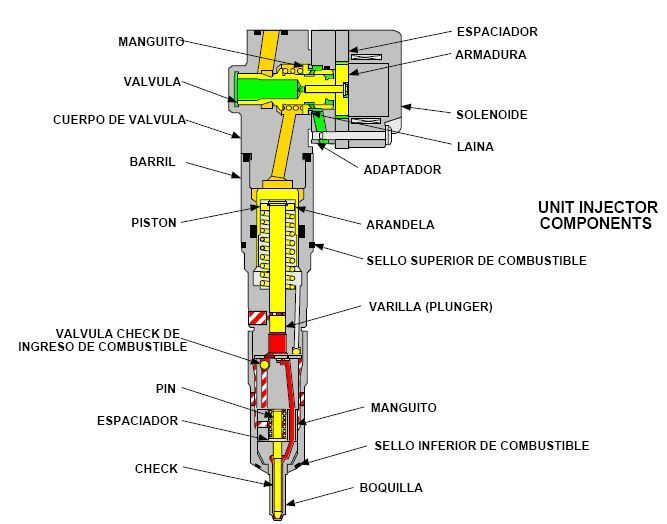

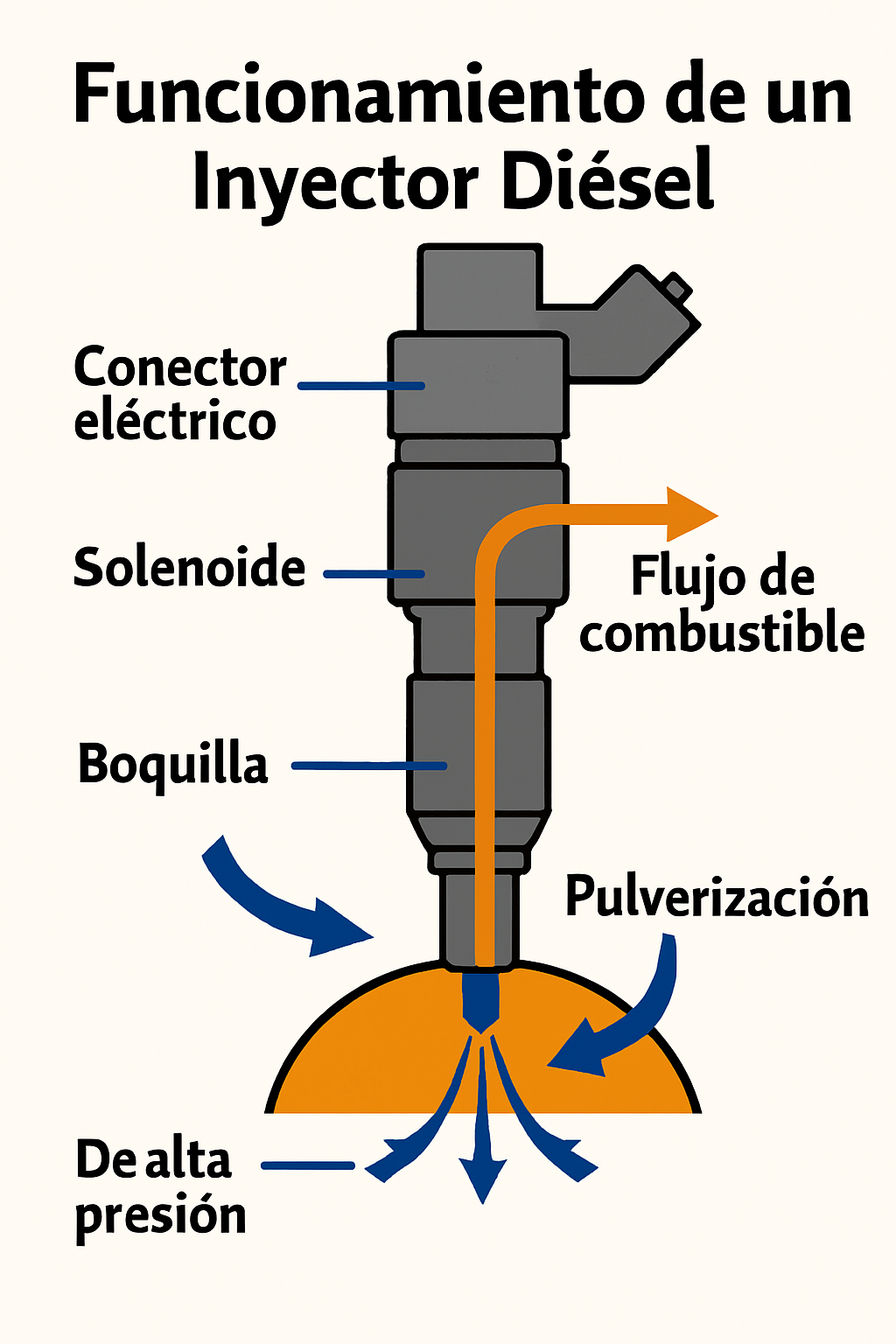

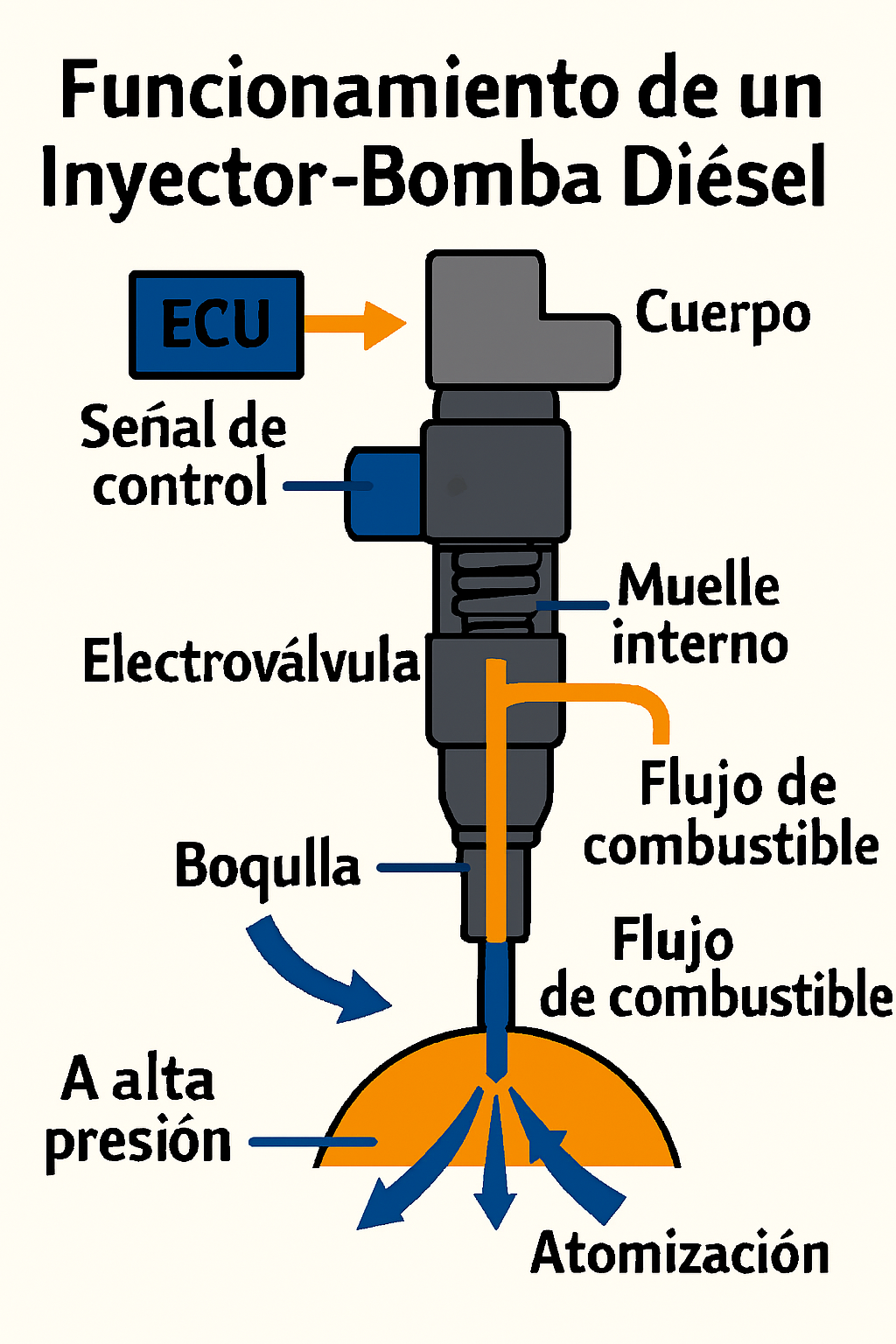

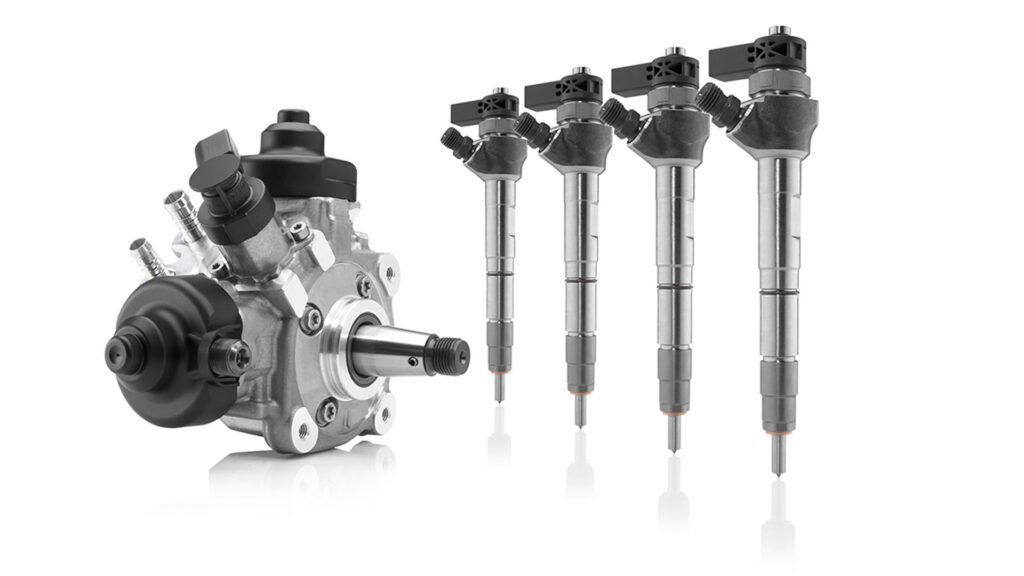

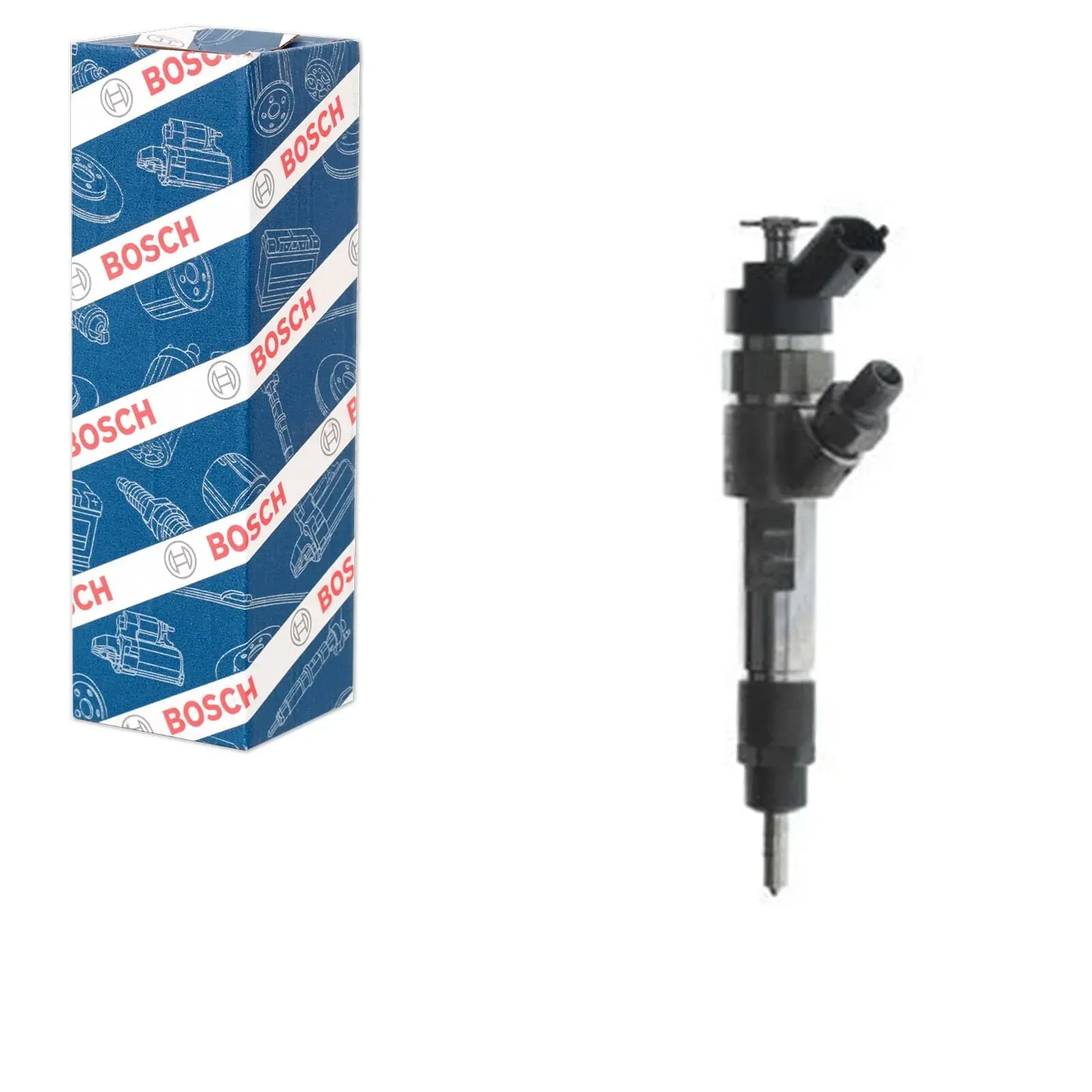

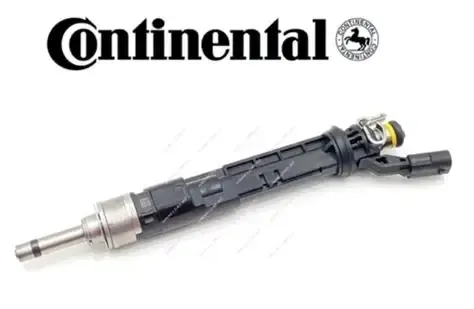

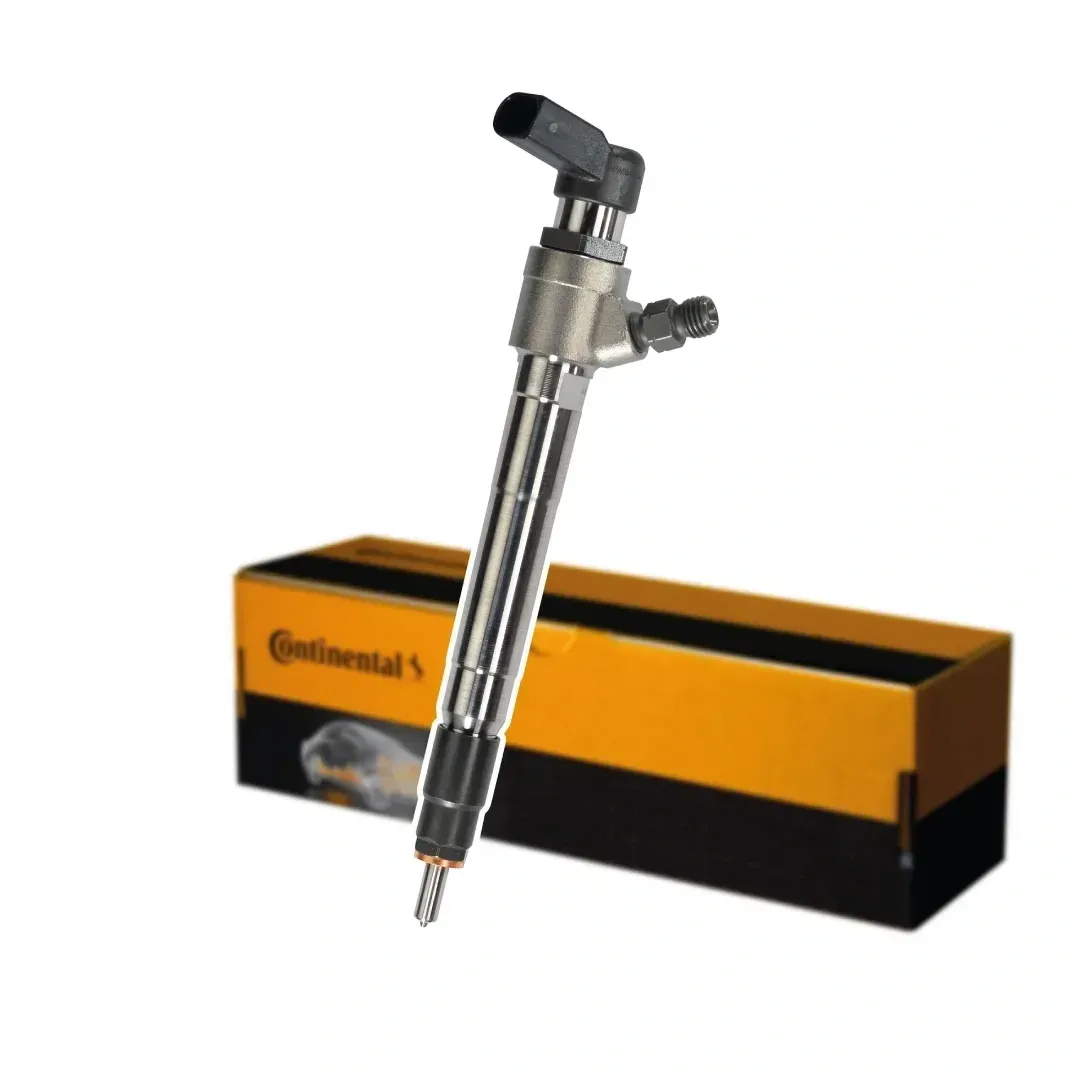

Τύποι και Λειτουργία Τα μπεκ ψεκασμού ντίζελ αποτελούν την καρδιά του συστήματος ψεκασμού καυσίμου στους σύγχρονους κινητήρες ντίζελ. Ο κύριος σκοπός τους είναι να ψεκάζουν το καύσιμο ντίζελ σε υψηλή πίεση στον θάλαμο καύσης, δημιουργώντας μια ομοιογενή ομίχλη από λεπτά σταγονίδια που προάγει την αποτελεσματική ανάμειξη με τον ζεστό, πεπιεσμένο αέρα. Μια ακριβής και ελεγχόμενη διαδικασία ψεκασμού συμβάλλει στη βελτιστοποίηση της απόδοσης του κινητήρα, στη μείωση των ρυπογόνων εκπομπών και στη βελτίωση της οικονομίας καυσίμου. Υπάρχουν διάφορες τεχνολογίες μπεκ ψεκασμού ντίζελ, καθεμία με συγκεκριμένα χαρακτηριστικά σχεδιασμού, ελέγχου και εφαρμογής. Ένας μπεκ ψεκασμού ντίζελ αποτελείται κυρίως από: μια βάση ακροφυσίου: ένα χαλύβδινο μπλοκ που οδηγεί το καύσιμο από τη γραμμή υψηλής πίεσης στον εσωτερικό θάλαμο πίεσης· μια βελονοειδή βαλβίδα (ή βελόνα μπεκ ψεκασμού): ένα κωνικό έμβολο που σφραγίζει ερμητικά τα στόμια εξόδου του ακροφυσίου σε ηρεμία· ένα ελατήριο: μια δύναμη που κρατά τη βαλβίδα κλειστή μέχρι η πίεση καυσίμου να υπερβεί το όριο που απαιτείται για να την ανοίξει· ένα ακροφύσιο: ένα μέρος διάτρητο με ένα ή περισσότερα στόμια μέσω των οποίων το καύσιμο εξωθείται σε εξαιρετικά υψηλή πίεση· πιεζοηλεκτρικό πηνίο ή κρύσταλλο: Ένας ενεργοποιητής που, κατά τη λήψη ενός ηλεκτρικού σήματος, επιτρέπει ή εμποδίζει το άνοιγμα της βαλβίδας. Εξάρτημα επιστροφής: Σφραγίζει τον μπεκ ψεκασμού και εκκενώνει την περίσσεια καυσίμου για εσωτερική λίπανση και επιστροφή στη δεξαμενή. Κατά τη διάρκεια κάθε κύκλου κινητήρα, η αντλία ντίζελ παράγει πιέσεις που μπορούν να κυμαίνονται από 100 έως 2.000 bar. Όταν το καύσιμο υπό πίεση φτάσει στη θήκη του ακροφυσίου και υπερνικήσει τη δύναμη του ελατηρίου, η βελόνα ανεβαίνει, απελευθερώνοντας καύσιμο μέσω των στομίων του ακροφυσίου. Όταν απελευθερωθεί η πίεση, το ελατήριο ωθεί τη βελόνα προς τα πίσω στην ερμητική της θέση, διακόπτοντας τη ροή. Ηλεκτρομαγνητικά (ηλεκτρομαγνητικά) μπεκ ψεκασμού Τα ηλεκτρομαγνητικά μπεκ ψεκασμού είναι τα πιο συνηθισμένα σε κινητήρες ντίζελ προηγούμενης γενιάς. Ο ηλεκτρομαγνήτης τους αποτελείται από ένα πηνίο χάλκινου σύρματος που παράγει ένα μαγνητικό πεδίο όταν δέχεται ηλεκτρικό ρεύμα. Αυτό το πεδίο υπερνικά τη δύναμη του ελατηρίου και ανυψώνει τη βελόνα, ξεκινώντας την έγχυση. Χαρακτηριστικά: Χρόνος ανοίγματος/κλεισίματος: Περίπου 1 ms, επαρκής για ένα μόνο στάδιο ψεκασμού. Έλεγχος: Διαχειρίζεται από τη μονάδα ελέγχου (ECU) μέσω ηλεκτρικών παλμών μεταβλητού πλάτους (PWM). Πλεονεκτήματα: Μέτρια τιμή, στιβαρότητα και εύκολη ενσωμάτωση σε μηχανικά και ηλεκτρονικά συστήματα. Περιορισμοί: Αργότερη απόκριση από την πιεζοηλεκτρική. λιγότερο ακριβής έλεγχος πίεσης και ποσότητας για πολύ σύντομες εγχύσεις. Αυτά τα μπεκ ψεκασμού χρησιμοποιούνται συνήθως σε συστήματα ψεκασμού common rail πρώτης και δεύτερης γενιάς, όπου η πίεση στη μπεκιέρα είναι υψηλή, αλλά η ECU δεν απαιτεί ακόμη εξαιρετικά σύντομους παλμούς ή πολλαπλούς ψεκασμούς σε έναν μόνο κύκλο. Πιεζοηλεκτρικά μπεκ ψεκασμού Τα πιεζοηλεκτρικά μπεκ ψεκασμού αντιπροσωπεύουν την πιο προηγμένη εξέλιξη στην τεχνολογία ψεκασμού ντίζελ. Αντί για πηνίο, χρησιμοποιούν πιεζοηλεκτρικούς κρυστάλλους που, όταν εφαρμόζεται ένας ηλεκτρικός παλμός, παραμορφώνονται αμέσως και μεταδίδουν δύναμη απευθείας στη βελόνα. Χαρακτηριστικά: Ταχύτητα απόκρισης: δέκατα του χιλιοστού του δευτερολέπτου, επιτρέποντας πολλαπλά συμβάντα ψεκασμού σε έναν μόνο κύκλο (προ-ψεκασμός, κύριος ψεκασμός και μετα-ψεκασμός). Ακρίβεια: Εξαιρετική ακρίβεια στον έλεγχο της ποσότητας καυσίμου, βελτιστοποιώντας την καύση και μειώνοντας τις εκπομπές NOx και σωματιδίων. Πολυπλοκότητα και κόστος: πιο ακριβά και απαιτούν συγκεκριμένα ηλεκτρονικά κυκλώματα στην ECU και προσεκτική θερμική διαχείριση. Εφαρμογές: κινητήρες ντίζελ υψηλής απόδοσης και χαμηλών εκπομπών (Euro 6 και άνω), turbodiesel υψηλής απόδοσης. Χάρη στην ικανότητά τους να διαχειρίζονται πολύ σύντομες ακολουθίες ψεκασμού, τα πιεζοηλεκτρικά μπεκ ψεκασμού εξομαλύνουν την καύση, μειώνουν τον θόρυβο του κινητήρα και βελτιώνουν την ακουστική άνεση. Μηχανικά μπεκ ψεκασμού και συστήματα αντλίας-μπεκ ψεκασμού Πριν από τη διάδοση του common rail, τα συστήματα ντίζελ χρησιμοποιούσαν μηχανικά μπεκ ψεκασμού σε συνδυασμό με αντλίες διανομέα ή αντλίες μονάδας: Περιστροφική αντλία (διανομέας): μια αντλία παράγει υψηλή πίεση και την κατανέμει σε κάθε μπεκ ψεκασμού διαδοχικά χρησιμοποιώντας έναν εσωτερικό ρότορα. Ανεστραμμένες αντλίες (μπεκ μονάδας): κάθε κύλινδρος έχει μια αντλία υψηλής πίεσης ενσωματωμένη απευθείας στον μπεκ ψεκασμού. Η πίεση παράγεται τοπικά σε κάθε μονάδα. Μονάδα αντλίας-μπεκ ψεκασμού: συμπαγής και ικανή να φτάσει σε μέτριες πιέσεις (έως 900 bar). Πλεονέκτημα: εξαλείφει τις σωληνώσεις υψηλής πίεσης, μειώνει τον αριθμό των στεγανοποιήσεων και των σημείων διαρροής. Μειονεκτήματα: μεγαλύτερο βάρος, μηχανική πολυπλοκότητα και θόρυβος. λιγότερο ευέλικτος έλεγχος ψεκασμού από το common rail. Αν και επί του παρόντος είναι παρωχημένα στα επιβατικά αυτοκίνητα, τα συστήματα αντλίας-μπεκ ψεκασμού εξακολουθούν να χρησιμοποιούνται σε βιομηχανικές εφαρμογές και βαρέα μηχανήματα λόγω της απλότητας και της ανοχής τους σε καύσιμα χαμηλής ποιότητας. Σύστημα Common Rail Το common rail έφερε επανάσταση στον ψεκασμό ντίζελ στις αρχές της δεκαετίας του 2000. Η αρχιτεκτονική του διαχωρίζει την παραγωγή πίεσης από τη μέτρηση καυσίμου: Common rail ("rail"): σωλήνας συσσωρευτή που διατηρεί σταθερή την υψηλή πίεση καυσίμου (έως 2.500 bar) για όλους τους κυλίνδρους. Ανεξάρτητες αντλίες υψηλής πίεσης: αυξάνουν την πίεση στη ράγα. Ηλεκτρομαγνητικά ή πιεζοηλεκτρικά μπεκ ψεκασμού: το καθένα λαμβάνει καύσιμο υπό πίεση από τη ράγα και το μετράει υπό τον άμεσο έλεγχο της ECU. Πλεονεκτήματα: Ανεξαρτησία από την πίεση ψεκασμού και τις στροφές του κινητήρα. Δυνατότητα πολλαπλών λεπτών ψεκασών ανά κύκλο: βελτιώνει την απόδοση, μειώνει τον θόρυβο και τις εκπομπές ρύπων. Ευελιξία: αυτόματη προσαρμογή στις συνθήκες φορτίου και θερμοκρασίας. Το common rail είναι σήμερα το πρότυπο στους κινητήρες ντίζελ αυτοκινήτων, προσφέροντας τον καλύτερο συνδυασμό οικονομίας καυσίμου, απόδοσης και συμμόρφωσης με τους περιβαλλοντικούς κανονισμούς. Συντήρηση και συνηθισμένα σφάλματα Η κατάσταση των μπεκ ψεκασμού επηρεάζει άμεσα την απόδοση και τη μακροζωία του κινητήρα: Μπλοκαρισμένη ή φθαρμένη βελόνα/ακροφύσιο: προκαλεί απώλεια ισχύος, τραντάγματα και μαύρο καπνό. Εσωτερικές ή εξωτερικές διαρροές: υψηλή κατανάλωση καυσίμου και δύσκολες ψυχρές εκκινήσεις. Ηλεκτρικά σφάλματα (καμένο ηλεκτρομαγνητικό ή κατεστραμμένο πιεζοηλεκτρικό κρύσταλλο): αποτυχία συγχρονισμού και απώλεια ψεκασμού σε έναν ή περισσότερους κυλίνδρους. Μόλυνση καυσίμου: ιζήματα και νερό προκαλούν ζημιές στα εσωτερικά εξαρτήματα. Η εποχή του Common Rail (1997–σήμερα) Το Common Rail διαχωρίζει την παραγωγή πίεσης από τη μέτρηση, φέρνοντας επανάσταση στον ψεκασμό ντίζελ: Τέλη δεκαετίας του 1990: Η CR φτάνει τα 140–160 MPa με τις αντλίες Bosch CP1 και CP2, επιτρέποντας διπλές ψεκασμούς ανά κύκλο. Δεύτερη γενιά: Πιέσεις ώθησης 180–200 MPa και μια τριφασική στρατηγική (πριν, κύρια και μετά την έγχυση) για την επεξεργασία των εκπομπών σωματιδίων και NOx. Τρίτη γενιά: Πιεζοηλεκτρικοί ενεργοποιητές με χρόνους απόκρισης 0,1 ms, που επιτρέπουν έως και πέντε λεπτές ψεκασμούς και ανώτερη ψεκασμό. Τέταρτη γενιά: Πιέσεις έως 250 MPa με εσωτερική υδραυλική ενίσχυση στα μπεκ ψεκασμού, βελτιωμένο έλεγχο θερμικής κορυφής και εξαιρετικά χαμηλές εκπομπές [^10]. Τα τρέχοντα συστήματα CR πληρούν τους κανονισμούς Euro 6 και τους μελλοντικούς κανονισμούς, βελτιστοποιώντας την κατανάλωση καυσίμου, μειώνοντας τον θόρυβο και επιτρέποντας τη μείωση του μεγέθους με υπερσυμπιεστές.
